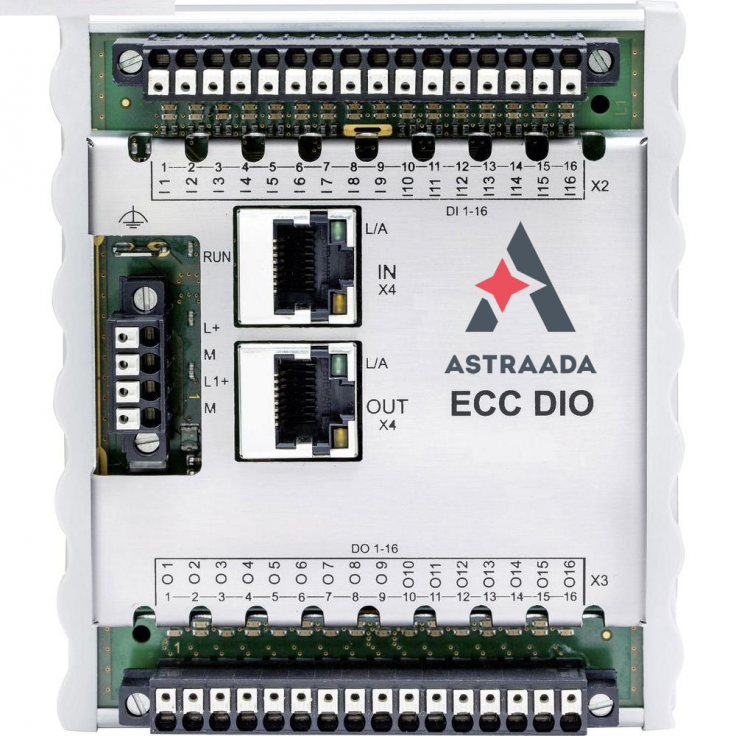

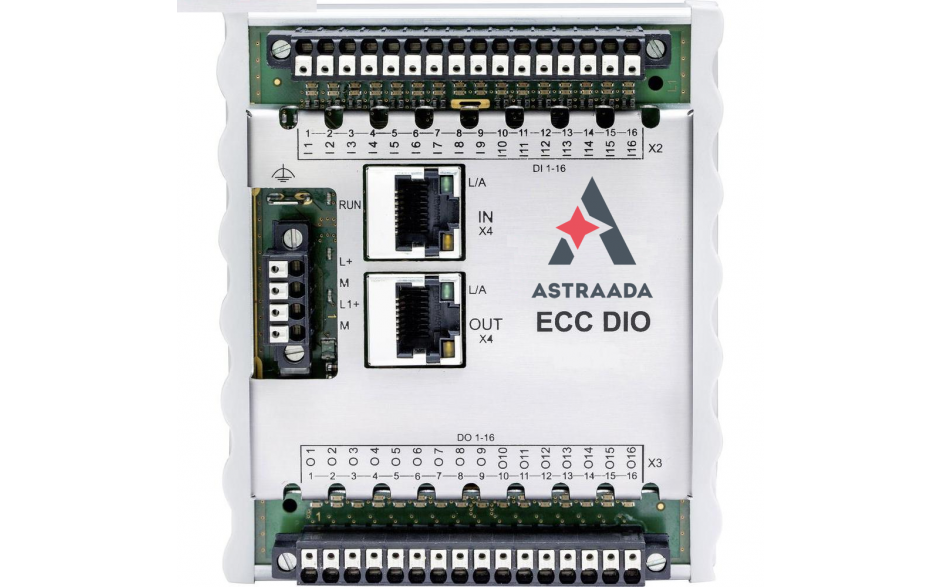

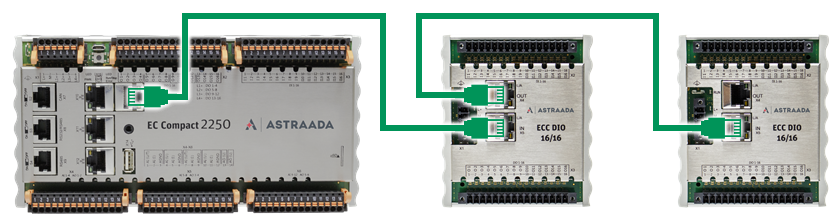

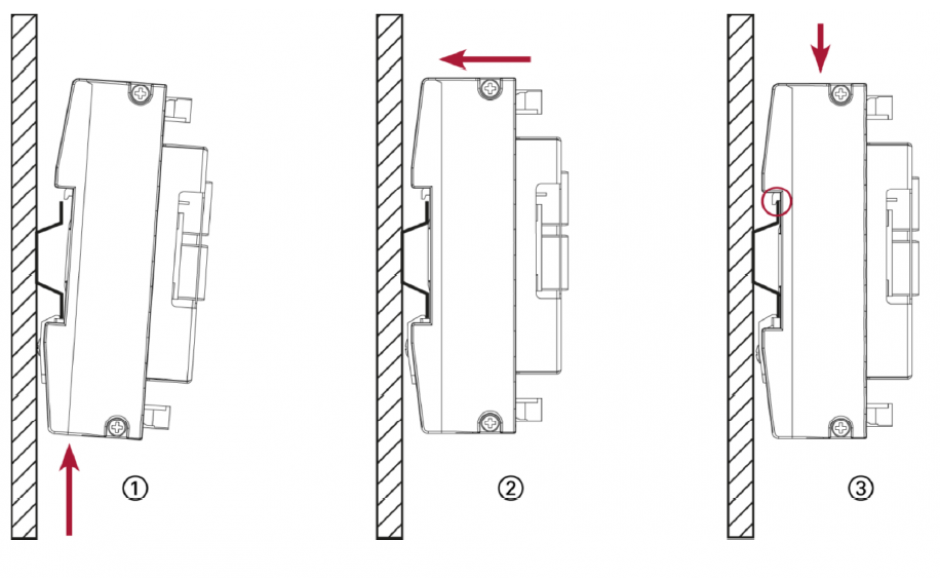

Moduł ECC DIO 16/16 pozwala na rozszerzenie funkcjonalności o dodatkowe 16 wejść i 16 wyjść cyfrowych tranzystorowych. Moduł komunikuje się ze sterownikami ECC2xxx przy pomocy interfejsu EtherCAT. W celu nawiązania połaczenia należy jedynie podpiąć zasilanie, patchcord (do portu Ethercat w sterowniku i wejścia IN modułu) oraz dodać moduł w drzewku projektowym Codesysa. Moduł jest przeznaczony do zamontowania na standardowej szynie DIN (35 mm).
Parametry techniczne:
Oprogramowanie Codesys wymaga zewnętrznych plików target do programowania sterowników. Pliki te nie są domyślnie dołączane do biblioteki oprogramowania. Sprawdź »
Model | 250000900 |
Ilość wejść cyfrowych | 16 (tranzystorowe) |
Ilość wyjść cyfrowych | 16 (tranzystorowe) - 0.5A |
Typ wejść/wyjść | Dodatnia logika |
Długość przewodu | Max 30 m. |
Napięcie znamionowe | 24 V DC |
Opóźnienie | 1 ms (dla zmian z ‘1’ do ‘0’ oraz z ‘0’ do ‘1’) |
Ochrona przeciw odwrotnej polaryzacji | Tak |
Wyświetlanie statusu | Tak (dioda LED) |
Napięcie zasialania | +24V DC (–15 % / +20 %) |
Pobór prądu | 0.05A max 0.25A |
Zabezpieczenie przez zmianą polaryzacji | Tak |
Klasa szczelności | IP20 |
Wymiary | 92 x 105 x 50 mm |
Masa | 200 g |
Zakres temperatury pracy | 0…+55 °C |
Wilgotność | max 85% |
Montaż | Szyna DIN 35 x 7.5mm EN 60715:2001 |
Certyfikaty |
EN 61131-2; EN 61000-6-2, EN 61000-6-3, dla zastosowań |
