Opis produktu

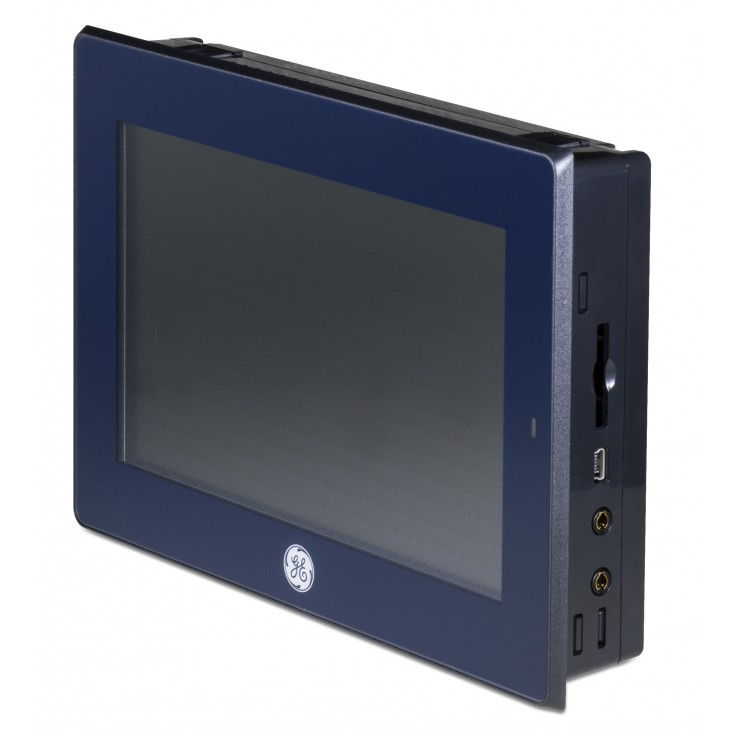

QuickPanel+ IC755CSW07CDA wyposażony jest w ekran operatorski o przekątnej 7” i rozdzielczości 800 x 480 pikseli. Ekran obsługuje paletę 65535 barw posiada podświetlenie LED oraz pojemnościowy matrycę dotykową MultiTouch (2 point)

Panel wyposażony jest w procesor Freescale i.MX535 (1GHz ARM Cortex A8) oraz 512MB pamięci RAM DDR2 i 256MB pamięci Flash. Dodatkowo wybudowane jest 512KB pamięci SRAM podtrzymywanej bateryjnie.

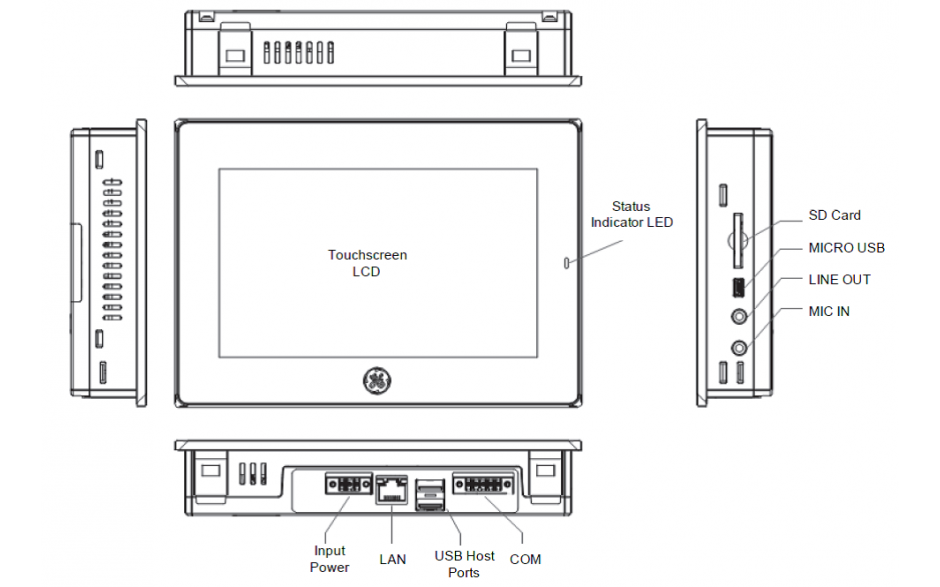

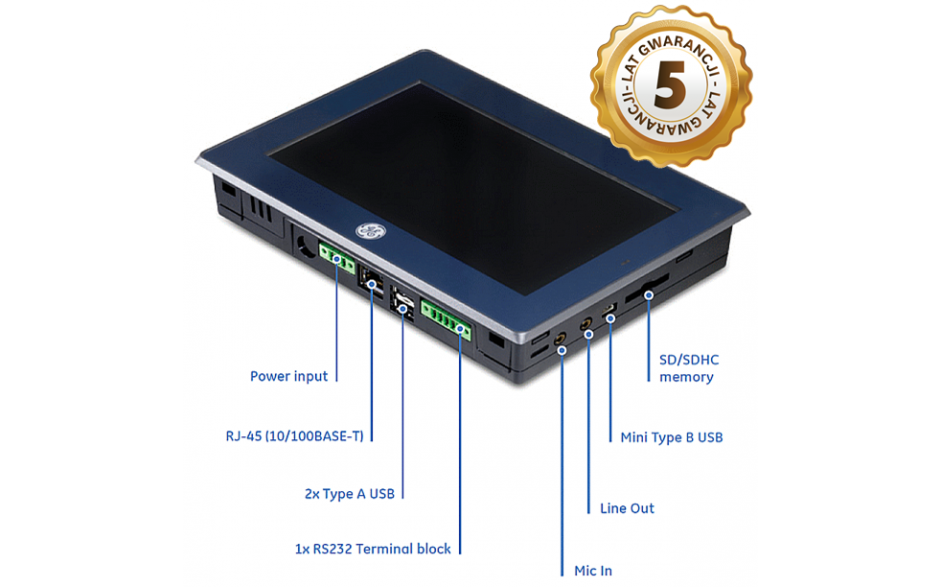

Komunikacja ze sterownikiem może odbywać się za pomocą portu szeregowego lub Ethernet. W panelu opcjonalnie można zainstalować kartę pamięci SD; w ten sposób uzyskuje się funkcjonalność lokalnego dysku twardego.

Panel operatorski programowany jest za pomocą oprogramowania Proficy Machine Edition View, dzięki czemu wykorzystywane są wszystkie typowe dla wizualizacji obiekty (okna do trendów, alarmów oraz obiekty w pełni animowane – animacja koloru, wielkości położenia itp.). Może również pełnić rolę pomostu łączącego różnego rodzaju sterowniki z nadrzędnym systemem SCADA (m.in. dzięki wbudowanemu serwerowi OPC).

Cechy charakterystyczne panelu:

• Matryca pojemnościowa MultiTouch (2 point)
• Wbudowany port Ethernet
• Komunikacja w standardzie OPC
• Komunikacja z układami wejść/wyjść oraz sterownikami poprzez Ethernet oraz port RS
• Dostępne funkcje zabezpieczeń, zbierania danych, alarmów i trendów.
• Obszerna biblioteka gotowych elementów graficznych
• Możliwość uruchomienia aplikacji wizualizacyjnej, obsługującej do 8000 zmiennych.
