Dotykowy panel operatorski QuickPanel+, 10" Multi-touch, 1GHz, 1024 MB RAM, 512 MB Flash, 2xETH, RS232, 2xUSB, 24VDC

icon-sku Kod produktu: IC755CSS10CDA

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
16 400,00 PLN 20 172,00 PLN
brutto, podatek VAT: 23%
Produkty EMERSON kupiło już 3789 firm w Polsce.

Gwarancja 60 miesięcy



Opis produktu

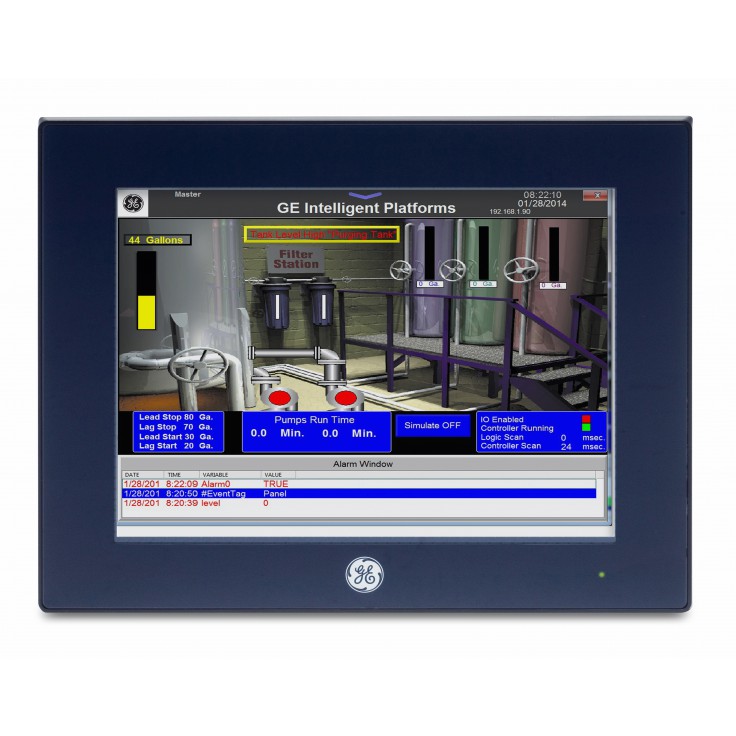

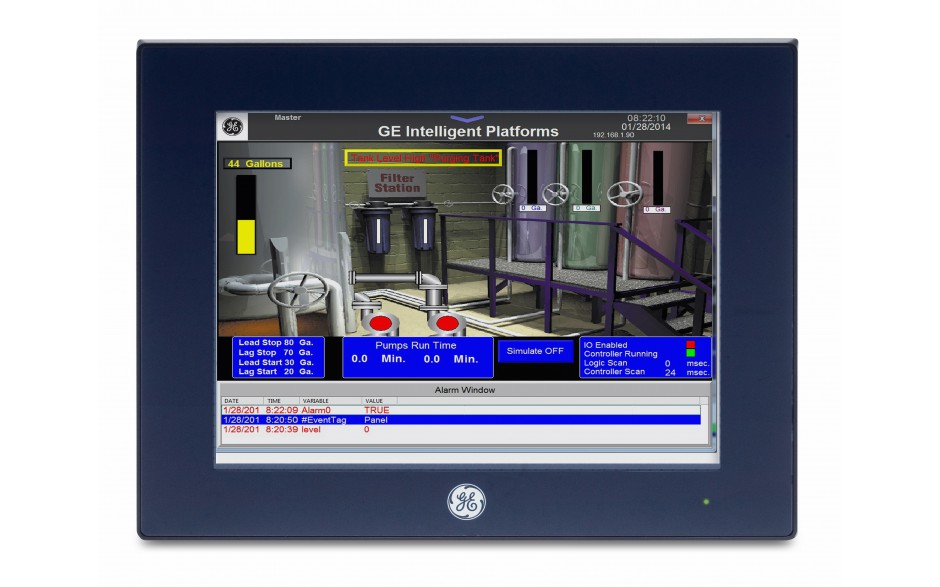

Panel IC755CSS10CDA wyposażony jest w ekran operatorski o przekątnej 10.5” i rozdzielczości 800 x 600 pikseli. Ekran obsługuje paletę 65535 barw posiada podświetlenie LED oraz pojemnościowy matrycę dotykową MultiTouch (2 point)

Panel wyposażony jest w procesor Freescale i.MX535 (1GHz ARM Cortex A8) oraz 1GB pamięci RAM DDR3 i 512MB pamięci Flash. Dodatkowo wybudowane jest 512KB pamięci SRAM podtrzymywanej bateryjnie.

Komunikacja ze sterownikiem może odbywać się za pomocą portów szeregowych lub Ethernet. W panelu opcjonalnie można zainstalować kartę pamięci SD; w ten sposób uzyskuje się funkcjonalność lokalnego dysku twardego.

Panel operatorski programowany jest za pomocą oprogramowania Proficy Machine Edition View, dzięki czemu wykorzystywane są wszystkie typowe dla wizualizacji obiekty (okna do trendów, alarmów oraz obiekty w pełni animowane – animacja koloru, wielkości położenia itp.). Może również pełnić rolę pomostu łączącego różnego rodzaju sterowniki z nadrzędnym systemem SCADA (m.in. dzięki wbudowanemu serwerowi OPC).

Cechy charakterystyczne panelu:

  • Matryca pojemnościowa MultiTouch (2 point)
  • Wbudowany port Ethernet
  • Komunikacja w standardzie OPC
  • Komunikacja z układami wejść/wyjść oraz sterownikami poprzez Ethernet oraz port RS
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów i trendów.
  • Obszerna biblioteka gotowych elementów graficznych
  • Możliwość uruchomienia aplikacji wizualizacyjnej, obsługującej do 8000 zmiennych.

Parametry

PARAMETRY
Rozdzielczość
800 x 600 pikseli, 10.5”
Ilość kolorów
65535
Typ ekranu
Pojemnościowy, MultiTouch (2 point)
Klawiatura
NIE
Zasilanie nominalne
24 VDC
Dopuszczalny zakres napięcia zasilania
24 VDC ±20%
Pobór mocy
18 W przy 24 VDC
Rozmiary panelu
314 x 248 x 65 mm
Rozmiary otworu montażowego
302 x 228 mm
Pamięć ROM
512 MB
Montaż VESA
100 x 100 mm
Pamięć RAM
1 GB DDR3
Pamięć SRAM
512 KB
Port szeregowy 1
RS232
Port szeregowy 2
RS422/485
Porty USB
2 x USB 2.0 Client
1 x USB 2.0 Host
Port Ethernet 1
10/100 MB/s
Port Ethernet 2
10/100 MB/s
Karty pamięci
Secure Digital 32GB
Diody LED
tak
Oprogramowanie narzędziowe
oprogramowanie do tworzenia wizualizacji – ME90MBP001
System operacyjny
Microsoft Windows Embedded Compact 7
Skrypty
View, Visual Basic
Trendy
trendy czasu rzeczywistego i historyczne
OPC serwer
TAK
Usługa Terminal Services
TAK
Serwer Web
TAK
Przeglądarki programów Microsoft
TAK
Obudowa
NEMA 4/12/x, IP65 (po zamontowaniu panelu)
Temperatura pracy
0 ¸ 55 °C
Temperatura składowania
-10 ¸ 60 °C
Odporność na wstrząsy
5-9 Hz przy amplitudzie 3.5 mm
9-150 Hz ze stałym przyspieszeniem 9.8 m/s2
(Zgodność 3502, IEC61131-2 JIS B)
Wysokość
800 ~ 1114 hPa, na wysokości do 2000 m
Wilgotność powietrza w miejscu pracy
85% (bez kondensacji pary wodnej)
Zgodność z normami
UL Class 1 Div 2 (Group A, B, C, D), CUL, CE
