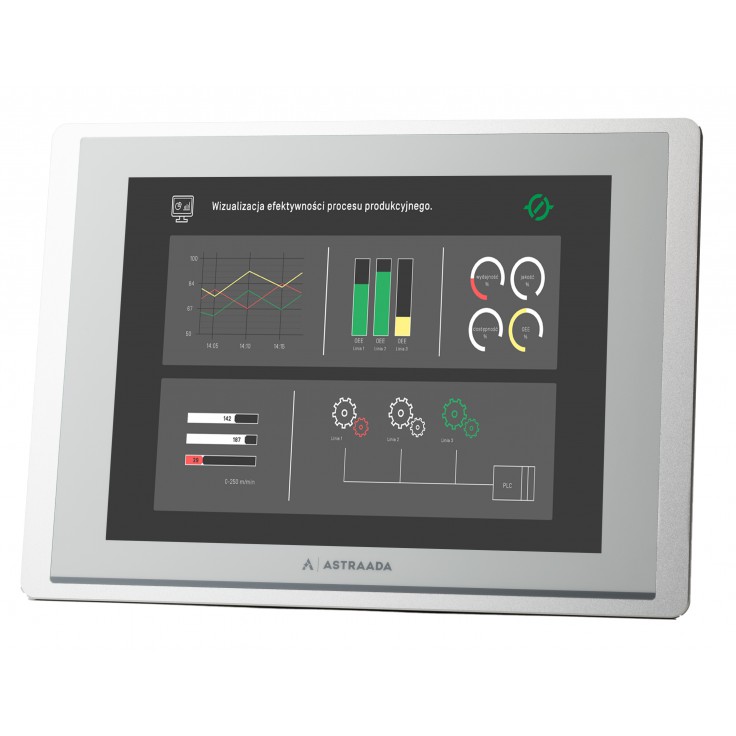

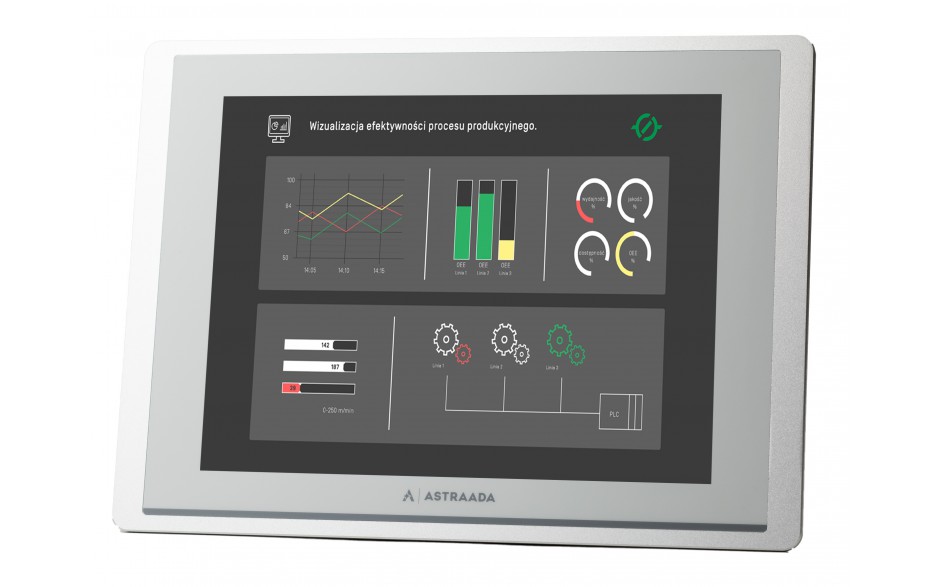

Panel operatorski AS46TFT1207 wyposażony jest w graficzny ekran operatorski o rozdzielczości 1024 x 768 pikseli, posiada aktywną matrycę dotykową o przekątnej 12.1” oraz obsługuje 65535 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

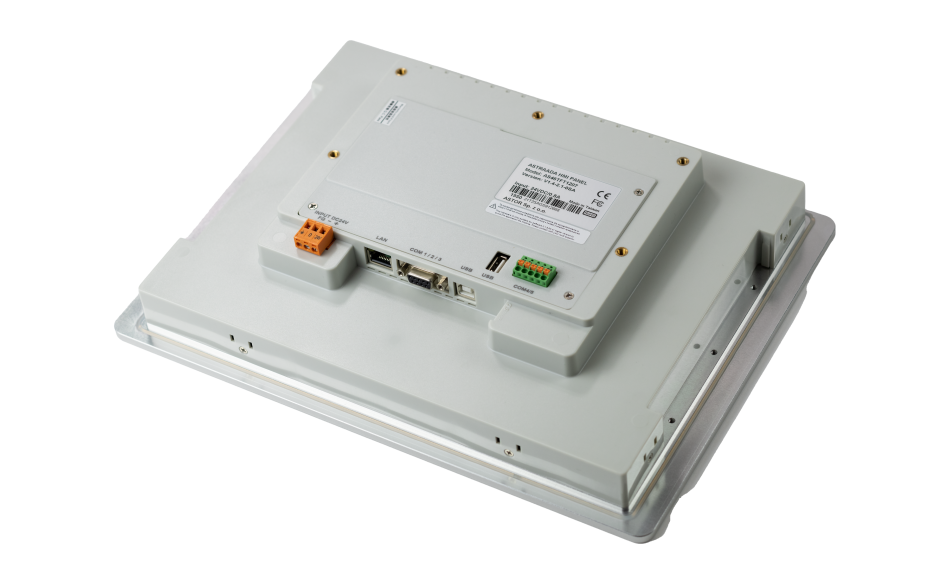

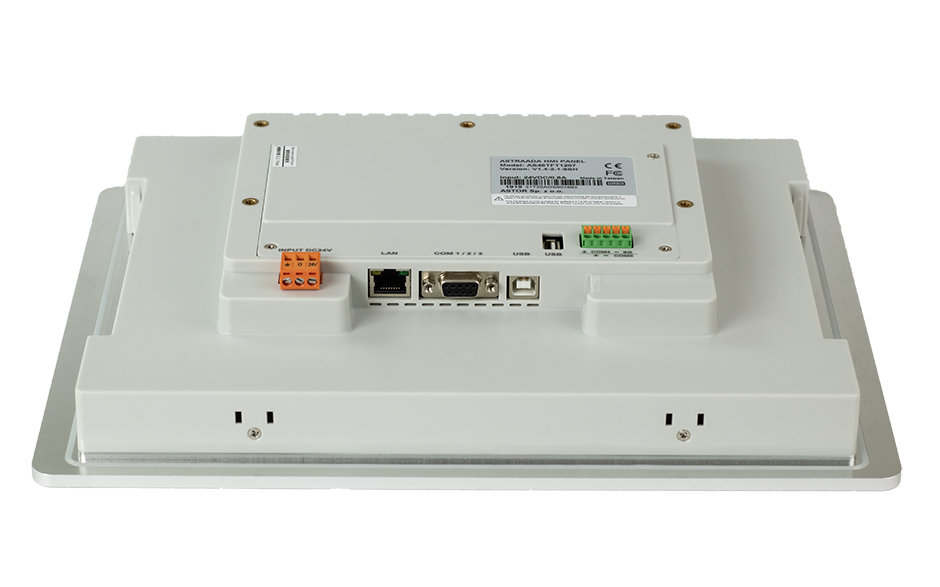

Panel wyposażony jest w pięć niezależnych interfejsów komunikacyjnych wyprowadzonych fizycznie na dwóch portach, pracujących w następujących standardach:
Standardowo panel wyposażony jest ponadto w port Ethernet, port USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.
Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych. Panele, programowane w środowisku Astraada HMI CFG od wersji 2.0.0, dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.
Cechy charakterystyczne panelu:
Panel operatorski AS46TFT1207 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP66, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.
Ten produkt zastępuje starszy model AS42TFT1265.
| Model | AS46TFT1207 |
|---|---|
| CPU i pamięć | |
| CPU | RISC ARM9 32Bit |
| Pamięć podtrzymywana bateryjnie | 128 kB |
| Pamięć operacyjna | 64 MB |
| Pamięć aplikacji | 64 MB |
| Pamięć składowania danych | 64 MB |
| Wyświetlacz | |
| Typ ekranu | TFT |
| Rozmiar | 12,1" |
| Rozdzielczość | 1024 x 768 |
| Ilość obsługiwanych kolorów | 65,536 kolorów |
| Jasność (cd/m2) | 500 |
| Podświetlenie (godzin) | LED, 50,000 |
| Interfejsy komunikacyjne | |
| COM1 | RS232 |
| COM2 | RS422/485 |
| COM3 | RS485 |
| COM4 | RS485 |
| COM5 | RS485 |
| Ethernet (RJ45) | 1 x 10/100 Mbps |
| USB Client | tak, Client x1 |
| USB Host | tak, Host x1 |
| Micro-SD Slot | nie |
| Pozostałe parametry | |
| Napięcie zasilania | 24VDC ±10% |
| Pobór mocy | 20W |
| Wymiary W x H x D [mm] | 335.4 x 245.9 x 58.2 |
| Wymiary otworu montażowego W x H [mm] | 302 x 228 |
| Waga | 2 kg |
| Temperatura pracy | -10 ~ 60°C |
| Stopień ochrony (front) | IP66 |
| Certyfikaty | CE / FCC |
