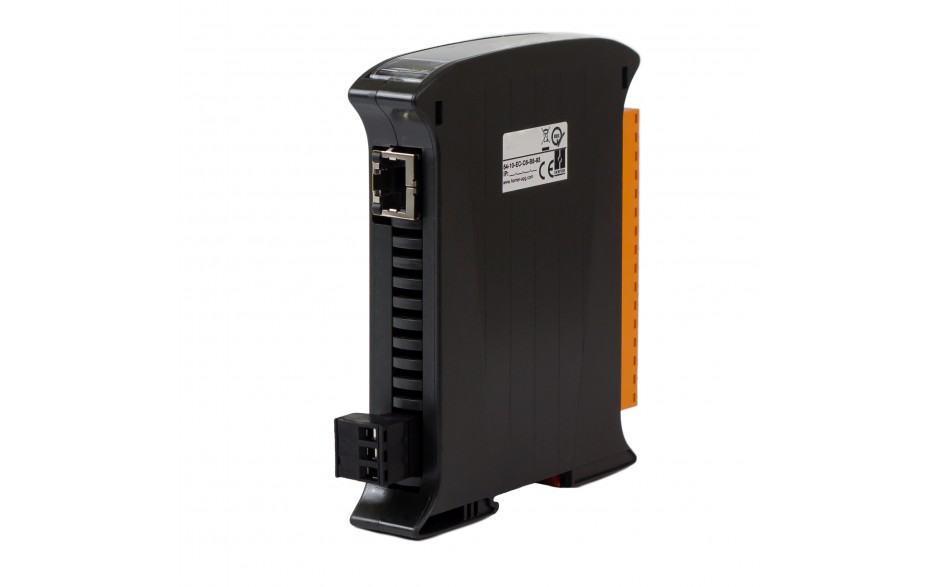

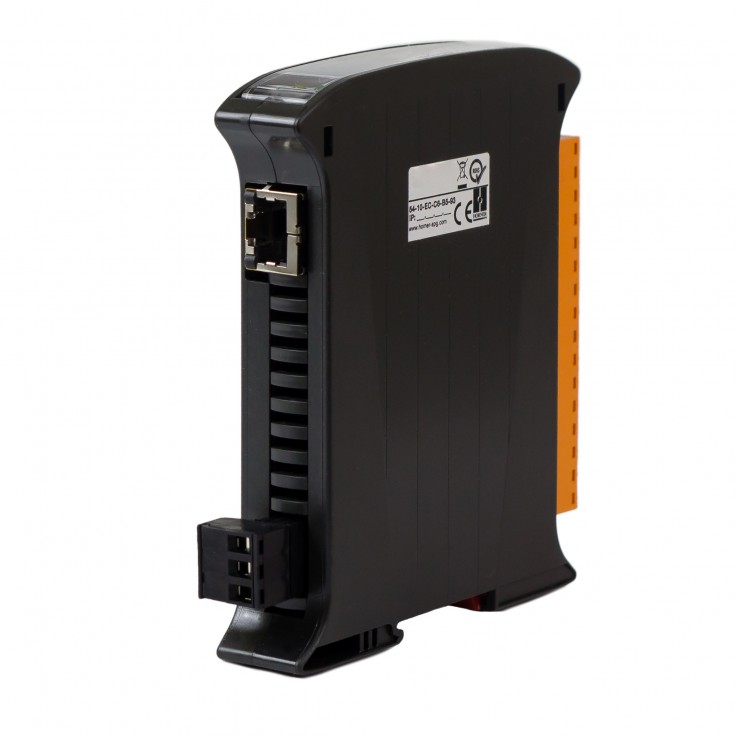

HE399DIQ522 jest modułem typu SmartMod+, posiadającym 8 wejść dyskretnych oraz 4 wyjścia przekaźnikowe. 4 wejścia wyposażone są dodatkowo w 32 bitowy licznik z pomiarem częstotliwości impulsów. Maksymalna obsługiwana częstotliwość wynosi 300 Hz dla impulsów o długości minimum 1 ms.
Do wejść można podłączyć różne powszechnie stosowane urządzenia wejściowe np. wyłączniki przyciskowe, wyłączniki krańcowe, elektroniczne czujniki zbliżeniowe.
Moduł używany jest do rozbudowy systemów sterowania o obsługę dodatkowych sygnałów wejść-wyjść i przeznaczony jest pracy w sieci MODBUS TCP/IP. Interfejs Ethernet umożliwia zapisywanie i odczytywanie wartości rejestrów wewnętrznych modułów w czasie rzeczywistym i współpracować z dowolnym urządzeniem nadrzędnym obsługującym tryb Modbus TCP Client.
Konfiguracja modułu realizowana jest z poziomu przeglądarki internetowej. Wbudowany webserwer pozwala po zalogowaniu na zmianę parametrów komunikacyjnych modułu oraz parametryzację kanałów pomiarowych.
| Parametry | |
|---|---|
| Ilość kanałów wejściowych | |
| Ilość zacisków wspólnych wejściowych | |
| Poziomy napięć wejściowych | Stan załączony (ON) – 10/30 VDC |
| Impedancja wejściowa | |
| Ilość wyjść przekaźnikowych | |
| Typ przekaźników | |
| Minimalne obciążenie wyjścia | |
| Maksymalne napięcie na wyjściu | |
| Moc przełączania | 2A, 30 VDC |
| Wytrzymałość dielektryczna pomiędzy stykami | |
| Wytrzymałość dielektryczna pomiędzy cewką i stykiem | |
| Izolacja | |
| Ochrona przed polaryzacją wsteczną | |
| Ilość kanałów z pomiarem ilości impulsów | |
| Maksymalna częstotliwość impulsu | |
| Minimalny czas trwania impulsu | |
| Komunikacja | |
| Obsługiwany tryb komunikacji | |
| Port komunikacyjny | |
| Wspierane funkcje Modbus | |
| Maksymalna prędkość transmisji | |
| Maksymalna długość kabla | |
| Ilość jednoczesnych połączeń do modułu | |
| Pozostałe parametry | |
| Sposób montażu | |
| Temperatura przechowywania | |
| Temperatura pracy | |
| Pobór prądu | Praca – max 90 mA przy 24 VDC Praca – max 220 mA przy 10 VDC |
| Wilgotność | |
| Napięcie zasilania | |
| Waga | |
| Konfiguracja urządzenia | |
| Ustawienie wartości domyślnych | |
| Domyślny adres IP | |
| Domyślna maska | |
| Domyślna brama | |
| Domyślny adres Modbus ID | |
| Domyślna nazwa użytkownika | |
| Domyślne hasło użytkownika | |
