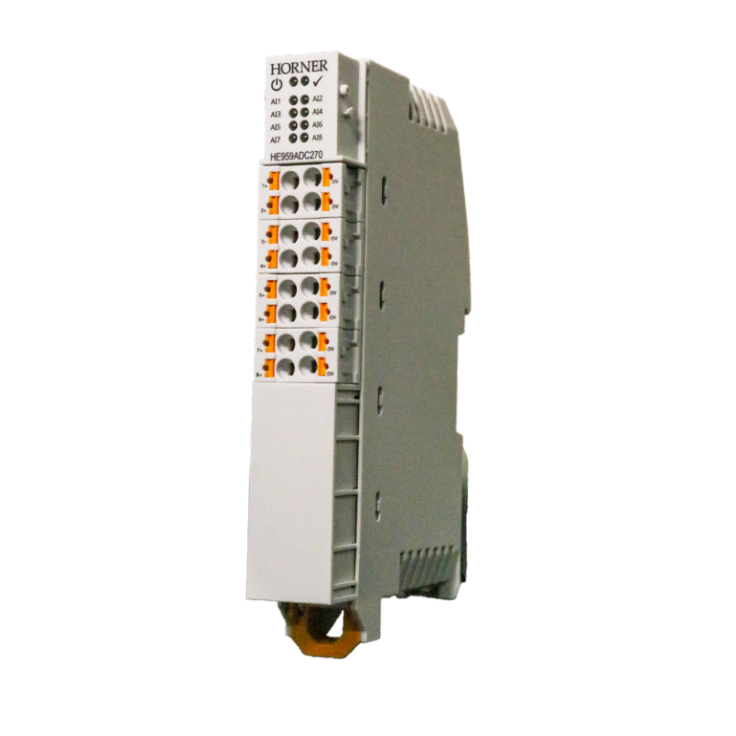

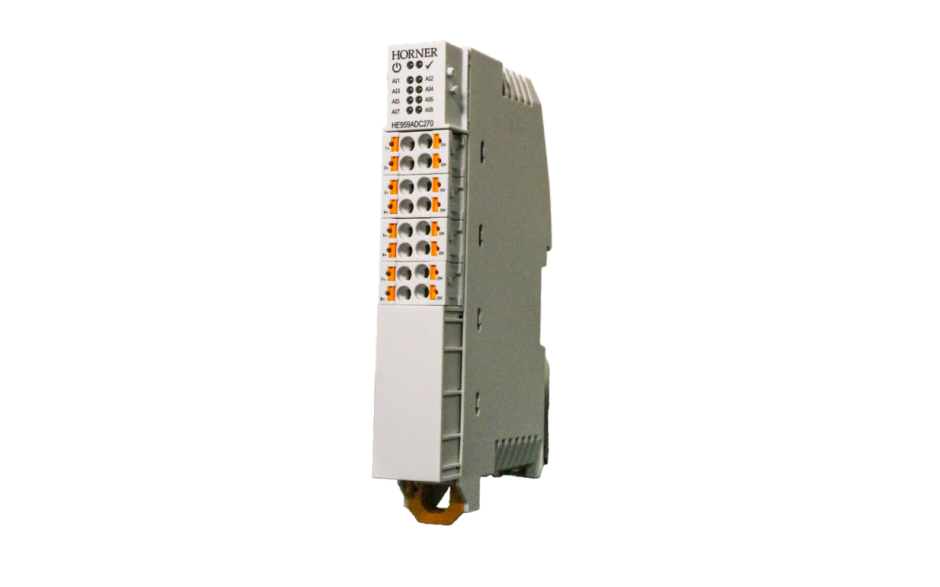

OCS I/O; 8 wejść analogowych (4-20mA/0-10V/16Bit)

icon-sku Kod produktu: HE959ADC270

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
1 150,00 PLN 1 414,50 PLN
brutto, podatek VAT: 23%

Gwarancja 24 miesięcy



Opis produktu

OCS IO

OCS IO to modułowy układ rozszerzeń dla sterowników Horner APG do budowania węzłów oddalonych OCS IO. Przeznaczony jest do zastosowań w systemach wymagających podłączenia większej ilości sygnałów obiektowych do urządzenia sterującego Horner APG, lub do rozproszenia systemu sterowania na większym obszarze.

Modułowa konstrukcja OCS IO pozwala elastycznie dobierać moduły rozszerzeń w ramach każdego węzła i podłączyć go do dowolnego sterownika Horner APG obsługującego sieci CsCAN z firmware co najmniej 15.70.

Każdy węzeł oddalony OCS IO składa się z interfejsu komunikacyjnego (HE959CNX116) oraz podłączonych do niego modułów rozszerzeń. Interfejs wyposażony jest w port CsCAN wyprowadzany na 2 złączach RJ45, dzięki czemu można łączyć węzły ze sobą w sieć o topologii magistrali (DaisyChain). Do jednego interfejsu komunikacyjnego można podłączyć do 7 modułów rozszerzeń, a moduły można dobierać indywidualnie do potrzeb każdego obiektu.

W ramach jednego systemu sterowania można podłączyć maksymalnie 16 węzłów oddalonych OCS IO oddalonych od sterownika Horner APG o maksymalnie 500 metrów. OCS IO konfigurowane są z poziomu oprogramowania Cscape.

Urządzenia montowane są na szynie DIN, mogą pracować w temperaturze od -10°C do +60°C i dostarczane są z 24-miesięcznym okresem gwarancyjnym.



Parametry

Parametry

Ilość wejść analogowych
8
Wymagane zasilanie (stan ustalony)

<130mA dla 5V

<26mA dla 24V

Zakresy wejściowe

0-20 mA/ 4-20 mA/ 0-10 V

Bezpieczny zakres napięcia wejściowego
+/- 30 VDC
Rozdzielczość nominalna
16 bitów
Impedancja wejściowa

Impedancja wejścia prądowego 100Ω

Impedancja wejścia napięciowego 110Ω

Maksymalne napięcie wejściowe
30 VDC
Izolacja galwaniczna
Brak
Okablowanie portów
16-24 AWG / 0,2-1,4 mm²
Wymiary [mm]
76.5 x 124.5 x 19
Waga [kg]
0.084
Temperaturowy zakres pracy
-40°C do 60°C
Temperaturowy zakres składowania
-40°C do 85°C
