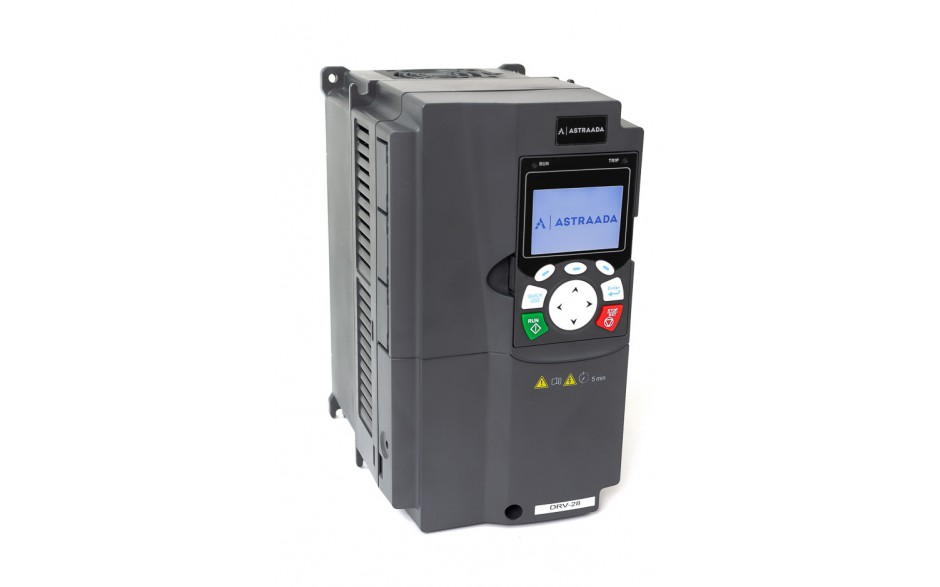

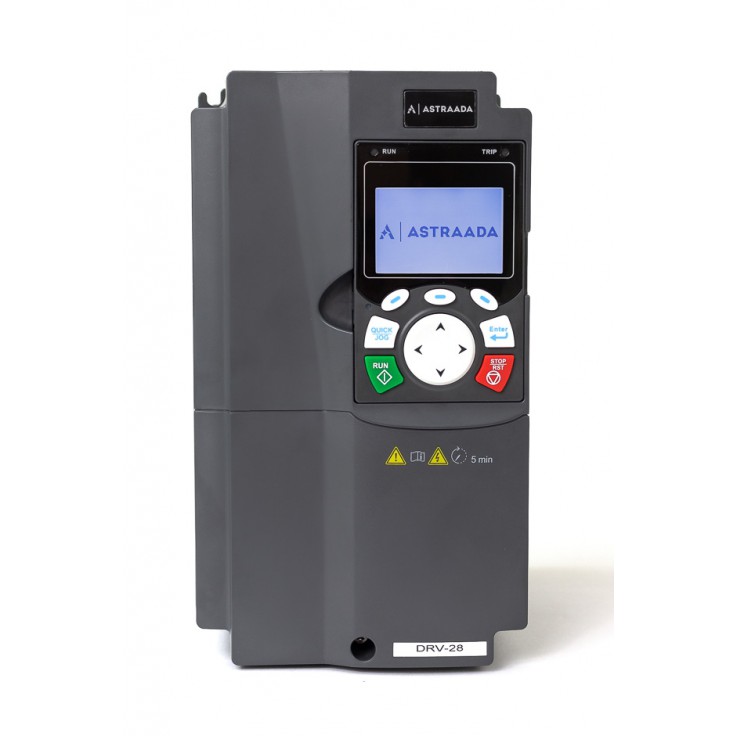

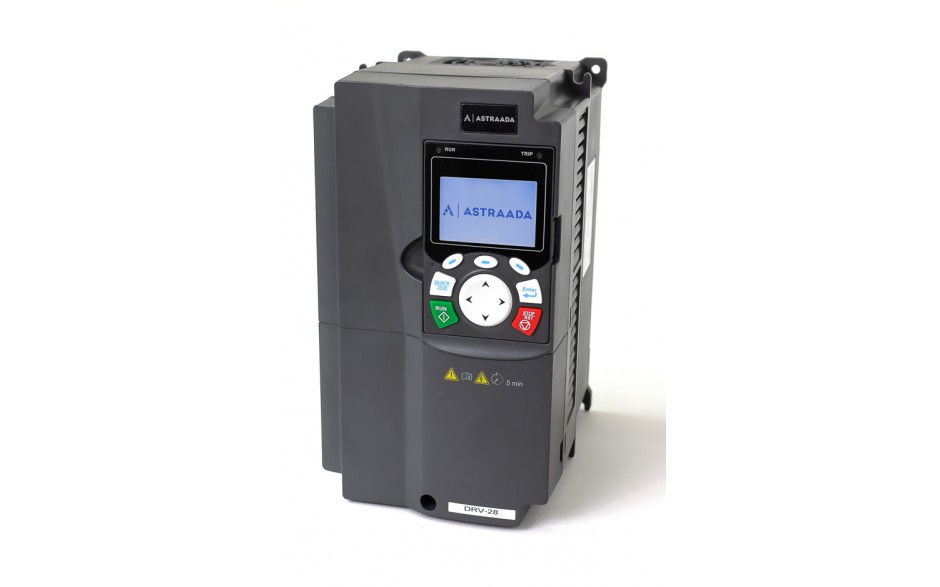

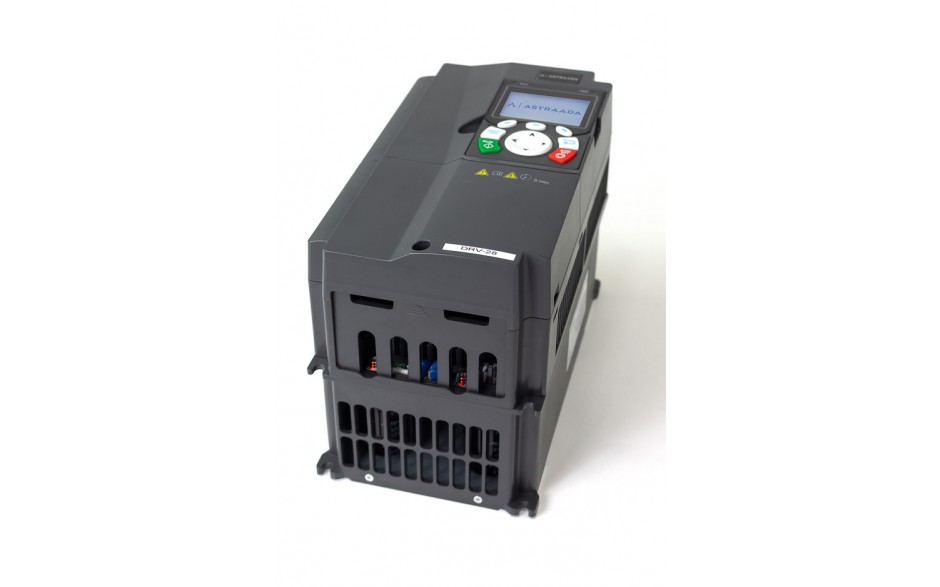

Falownik do silnika 7.5 kW wektorowy, STO, filtr EMC, panel LCD

icon-sku Kod produktu: AS28DRV47C5A

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
2 650,00 PLN 3 259,50 PLN
brutto, podatek VAT: 23%
Falowniki Astraada kupiły już 1204 firmy w Polsce.

Gwarancja 30 miesięcy



Opis produktu

Astraada DRV-28A to seria wielofunkcyjnych falowników (przemienników częstotliwości) o budowie modułowej umożliwiająca sterowanie silnikami wysokoobrotowymi, serwosilnikami AC, silnikami synchronicznymi i asynchronicznymi o mocach 1.5~500kW.

Mogą pracować jako niezależne, lokalne układy napędowe lub jako elementy większego, rozproszonego systemu sterowania. W przypadku tych pierwszych istotna będzie odpowiednia ilość wejść / wyjść wykorzystywana do zadawania częstotliwości, uruchamiania i zatrzymywania napędu oraz możliwość rozbudowy o moduł sterownika PLC, montowanego w falowniku jako opcjonalna karta rozszerzeń. Możliwość wykorzystania jednej z wielu opcji komunikacyjnych w postaci kart Profinet, EtherCAT, Profibus DP, WiFi, Modbus TCP, Ethernet/IP czy Bluetooth ułatwia z kolei integracje falowników tej serii w rozproszonych systemach sterowania.

Z poziomu lokalnego panelu LCD można, nie tylko szybko skonfigurować urządzenie, monitorować jego bieżące parametry pracy, czy odczytać informacje o czasie i przyczynie wystąpienia błędu ale również szybko przenieść konfigurację pomiędzy urządzaniami.

Falowniki o mocach 1.5~7.5 kW mogą być rozbudowywane o 2 karty rozszerzeń a modele o mocach 11~500 kW o 3 opcjonalne karty.  Wszystkie przemienniki częstotliwości Astraada DRV-28A posiadają wbudowany filtr EMC kategorii C3 oraz wejście bezpieczeństwa STO (Safe Torque Off), umożliwiające uruchomienie procedury bezpiecznego stopu urządzenia.

  • zakres mocy:
    • zasilanie trójfazowe 400 VAC (±10%): 1.5…500 kW
  • metody sterowania silnikiem:
    • wektorowe ze sprzężeniem zwrotnym (VC – Vector Control)
    • wektorowe bez sprzężenia zwrotnego (SVC - Sensorless Vector Control)
    • skalarne U/f
  • Typ silnika
    • asynchroniczny
    • synchroniczny
  • funkcja bezpiecznego wyłączenia momentu (STO)
  • wbudowane I/O: 4xDI, 2xHDI, 2xAI, 1xHDO, 1DOY, 2xDOR , 1xAO
  • wejścia w logice dodatniej/ujemnej
  • interfejs RS-485 z Modbus RTU
  • interfejs Ethernet z Modbus TCP za pomocą karty rozszerzeń
  • możliwość rozbudowy od karty rozszerzeń: Profinet, EtherCAT, Profibus DP, PLC, Bluethooth, WiFi, enkoderowe, dodatkowe I/O
  • wbudowany panel LCD
  • 30 miesięcy gwarancji

Dlaczego przemienniki częstotliwości Astraada DRV-28A to bezpieczna inwestycja:

  • Posiada możliwość rozbudowy funkcjonalnej
  • Posiadają funkcję bezpiecznego wyłączenia momentu (STO)
  • Każde urządzenie posiada 30 miesięcy gwarancji
  • Liczne poradniki, które pomagają w uruchomieniu falownika
  • Inżynierowie Pomocy Technicznej ASTOR chętnie pomogą podczas wdrożenia i instalacji

Dlaczego u nas?

  • Zamawiasz, opłacasz do 14 i wysyłasz na drz@astor.com.pl potwierdzenie przelewu - sprzęt następnego dnia jest u Ciebie!
  • Każde urządzenie możesz wypożyczyć i przetestować przed zakupem
  • Program Zyskujesz z ASTOR - kupując sprzęt otrzymujesz Wsparcie Techniczne lub dodatkowe rabaty w sklepie internetowym

Astraada DRV-28A to seria wielofunkcyjnych falowników o budowie modułowej umożliwiająca sterowanie silnikami wysokoobrotowymi, serwosilnikami AC, silnikami synchronicznymi i asynchronicznymi o mocach 1.5~500kW.

Parametry

Metoda sterowania

Wektorowe (VC)
Wektorowe bezczujnikowe (SVC)
Skalarne U/f

Rodzaje silników Asynchroniczne
Synchroniczne
Zakres napięć zasilających (Un ±15%Un) 400 VAC 3-fazowe
Moc 7.5 / 11 kW*

Znamionowy prąd wyjściowy

18.5 / 23 A*
Częstotliwość wyjściowa 0 ÷ 400 Hz
Częstotliwość kluczowania 1 kHz ÷ 15 kHz
Maksymalny moment rozruchowy

200%/0 Hz (VC)
150% przy 0,25Hz (SVC)

Prąd przeciążeniowy 150% In przez 60s
200% In przez 1s
Temperatura pracy -10°C ÷ 50°C
Wejścia / Wyjścia (I/O)
Wejścia dyskretne 6 (2 HDI)
Wyjścia dyskretne 2 (1 HDO)
Wyjścia przekaźnikowe 2
Wejścia analogowe 1 (0-10V, 0-20mA)
1 (-10V ÷ 10V)
Wyjścia analogowe 1 (0-10V, 0-20mA)
Funkcjonalność
Funkcja bezpiecznego wyłączenia momentu (STO) Tak SIL2
Obsługiwane protokoły komunikacyjne Modbus RTU (RS-485)
Profinet (opcja) za pomocą karty
Profibus DP (opcja) za pomocą karty
Modbus TCP (Ethernet) za pomocą karty
EtherCAT (opcja) za pomocą karty
Ethernet/IP (opcja) za pomocą karty
Wbudowany filtr wejściowy EMC Tak (zgodny z IEC61800-3 C3)
Sloty na karty rozszerzeń 2
Sterownik PLC Opcja, karta PLC
Obsługa enkodera Opcja, karta enkoderowa
Wbudowany moduł hamujący Tak
Wbudowany panel sterowania LCD (możliwość wypuszczenia jako panel oddalony)
Kopiowanie parametrów przez panel zewnętrzny TAK
Wymiary
  • Wysokość (H): 256 mm
  • Szerokość (W): 146 mm
  • Głębokość (D): 192 mm
Ważniejsze funkcje
  • Możliwość zabezpieczenia hasłem
  • Statyczna / Dynamiczna autokonfiguracja silnika
  • Konfiguracja z poziomu panelu sterowania, magistrali komunikacyjnej
  • Regulator PID, Tryb pracy oscylacyjnej, Automatyczna regulacja napięcia (AVR)
  • Odporność na krótkotrwałe zaniki zasilania, Zabezpieczenia - ponad 30 funkcji ochrony
  • Programowalna charakterystyka rozruchowa, Lotny start
  • Programowanie funkcji dla wejść / wyjść sterujących
* W zależności od trybu pracy:
praca ze stałym momentem obciążenia / pracy ze zmiennym momentem obciążenia (np. wentylatory, pompy).
