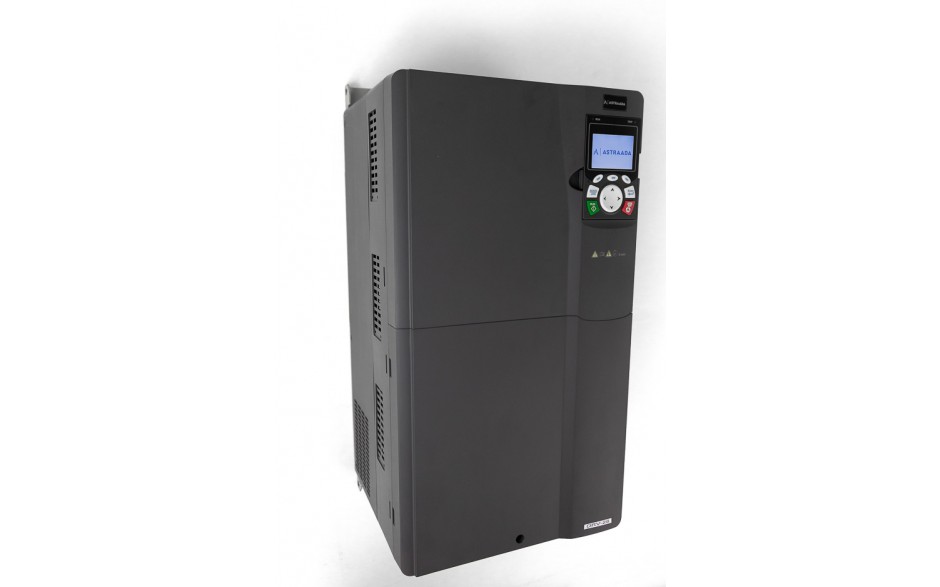

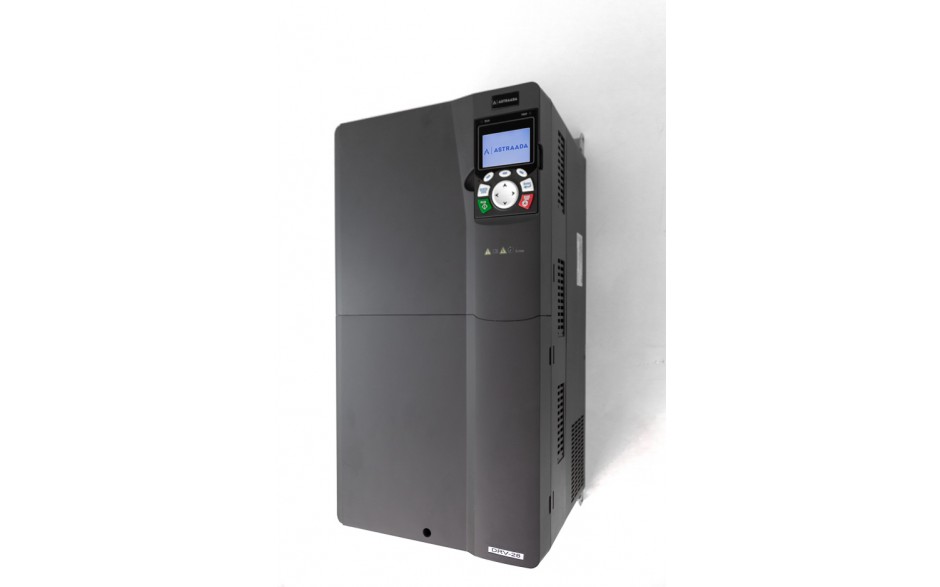

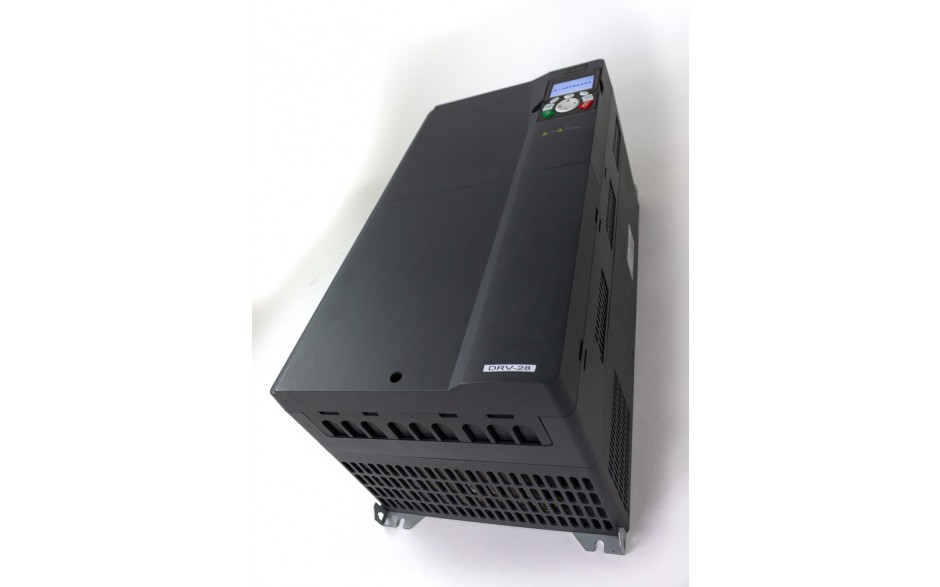

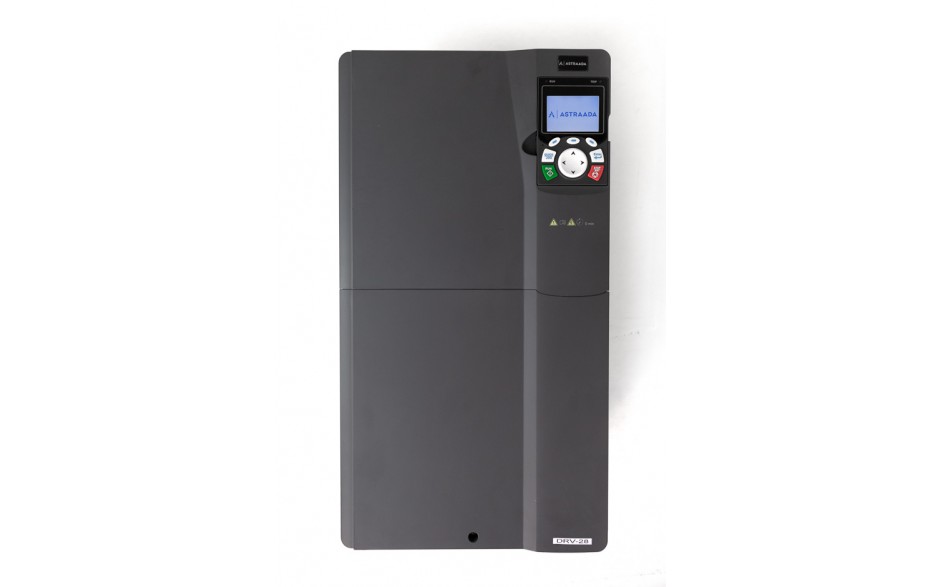

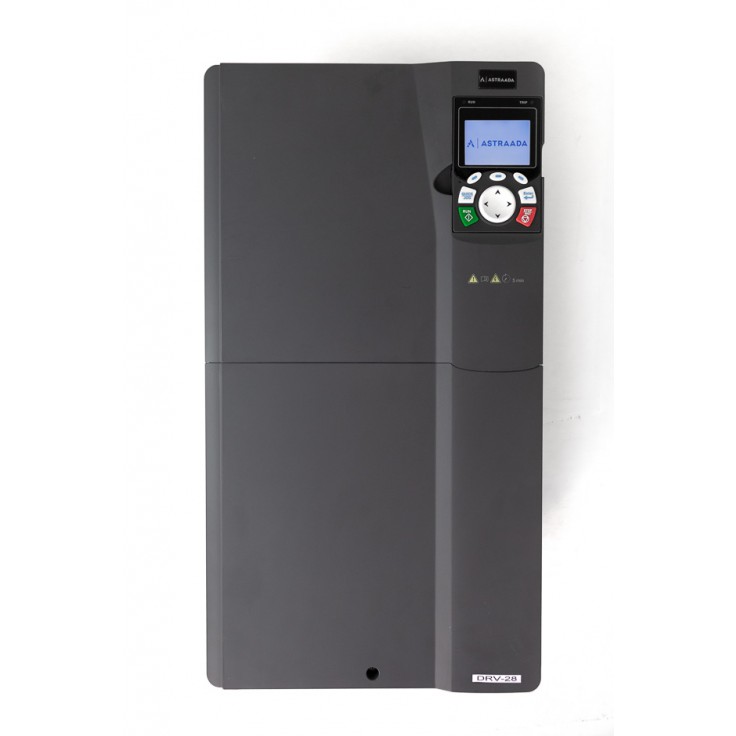

Astraada DRV-28A to seria wielofunkcyjnych falowników (przemienników częstotliwości) o budowie modułowej umożliwiająca sterowanie silnikami wysokoobrotowymi, serwosilnikami AC, silnikami synchronicznymi i asynchronicznymi o mocach 1.5~500kW.
Mogą pracować jako niezależne, lokalne układy napędowe lub jako elementy większego, rozproszonego systemu sterowania. W przypadku tych pierwszych istotna będzie odpowiednia ilość wejść / wyjść wykorzystywana do zadawania częstotliwości, uruchamiania i zatrzymywania napędu oraz możliwość rozbudowy o moduł sterownika PLC, montowanego w falowniku jako opcjonalna karta rozszerzeń. Możliwość wykorzystania jednej z wielu opcji komunikacyjnych w postaci kart Profinet, EtherCAT, Profibus DP, WiFi, Modbus TCP, Ethernet/IP czy Bluetooth ułatwia z kolei integracje falowników tej serii w rozproszonych systemach sterowania.
Z poziomu lokalnego panelu LCD można, nie tylko szybko skonfigurować urządzenie, monitorować jego bieżące parametry pracy, czy odczytać informacje o czasie i przyczynie wystąpienia błędu ale również szybko przenieść konfigurację pomiędzy urządzaniami.
Falowniki o mocach 1.5~7.5 kW mogą być rozbudowywane o 2 karty rozszerzeń a modele o mocach 11~500 kW o 3 opcjonalne karty. Wszystkie przemienniki częstotliwości Astraada DRV-28A posiadają wbudowany filtr EMC kategorii C3 oraz wejście bezpieczeństwa STO (Safe Torque Off), umożliwiające uruchomienie procedury bezpiecznego stopu urządzenia.
Astraada DRV-28A to seria wielofunkcyjnych falowników o budowie modułowej umożliwiająca sterowanie silnikami wysokoobrotowymi, serwosilnikami AC, silnikami synchronicznymi i asynchronicznymi o mocach 1.5~500kW.
Metoda sterowania |
Wektorowe (VC) |
Rodzaje silników | Asynchroniczne Synchroniczne |
Zakres napięć zasilających (Un ±15%Un) | 400 VAC 3-fazowe |
Moc | 45 / 55 kW* |
Znamionowy prąd wyjściowy |
92 / 115 A* |
Częstotliwość wyjściowa | 0 ÷ 400 Hz |
Częstotliwość kluczowania | 1 kHz ÷ 15 kHz |
Maksymalny moment rozruchowy |
200%/0 Hz (VC) |
Prąd przeciążeniowy | 150% In przez 60s 200% In przez 1s |
Temperatura pracy | -10°C ÷ 50°C |
Wejścia / Wyjścia (I/O) | |
Wejścia dyskretne | 6 (2 HDI) |
Wyjścia dyskretne | 2 (1 HDO) |
Wyjścia przekaźnikowe | 2 |
Wejścia analogowe | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
Wyjścia analogowe | 1 (0-10V, 0-20mA) |
Funkcjonalność | |
Funkcja bezpiecznego wyłączenia momentu (STO) | Tak SIL2 |
Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) Profinet (opcja) za pomocą karty Profibus DP (opcja) za pomocą karty Modbus TCP (Ethernet) za pomocą karty EtherCAT (opcja) za pomocą karty Ethernet/IP (opcja) za pomocą karty |
Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C3) |
Sloty na karty rozszerzeń | 3 |
Sterownik PLC | Opcja, karta PLC |
Obsługa enkodera | Opcja, karta enkoderowa |
Wbudowany moduł hamujący | Opcja |
Wbudowany panel sterowania | LCD (możliwość wypuszczenia jako panel oddalony) |
Kopiowanie parametrów przez panel zewnętrzny | TAK |
Wymiary |
|
Ważniejsze funkcje |
|
* W zależności od trybu pracy: praca ze stałym momentem obciążenia / pracy ze zmiennym momentem obciążenia (np. wentylatory, pompy). |
