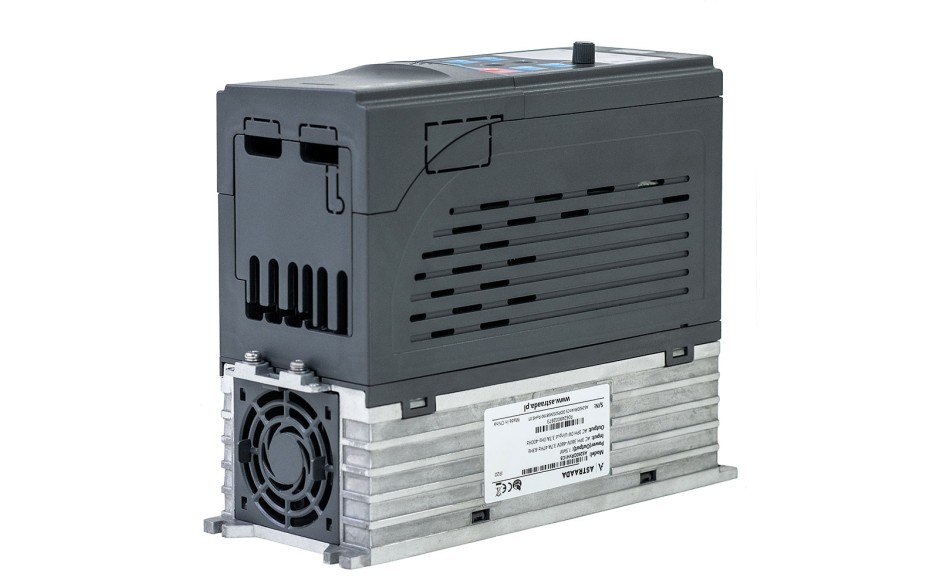

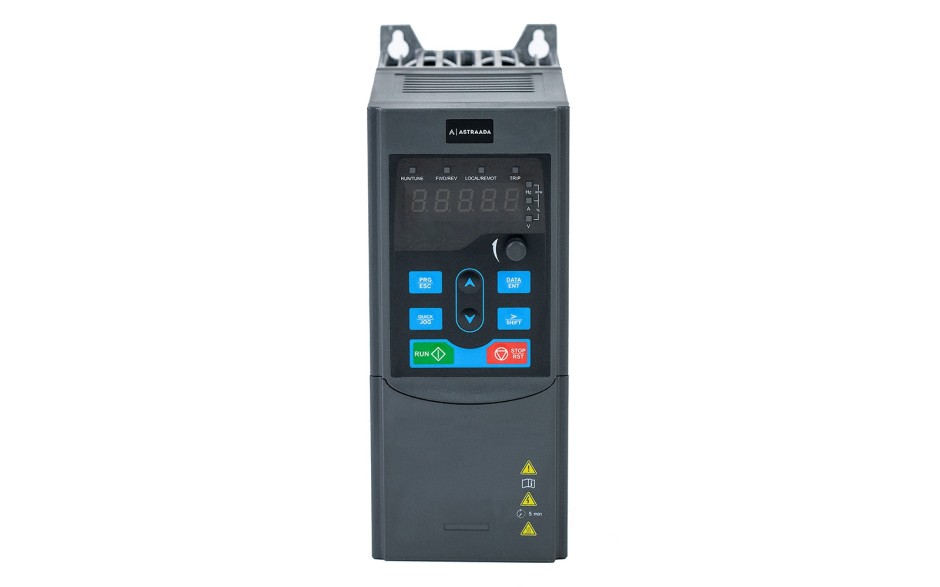

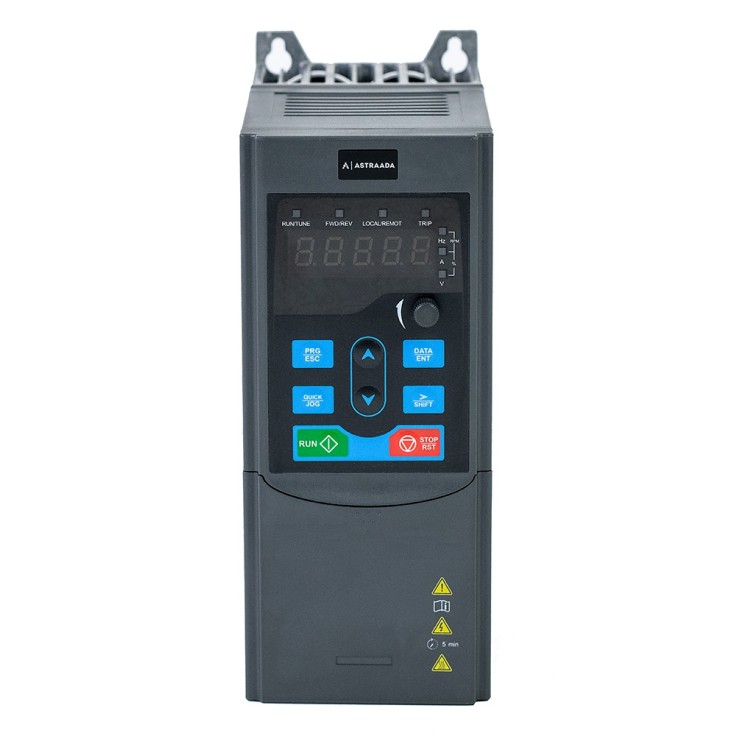

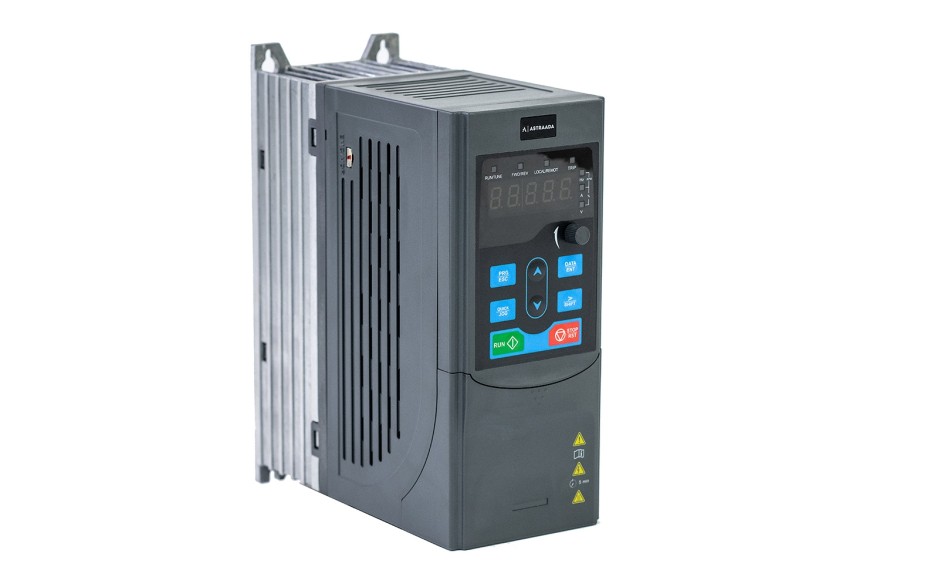

Astraada DRV-260 to seria falowników (przemienników częstotliwości) dedykowana do wentylatorów i pomp, umożliwiająca sterowanie silnikami synchronicznymi i asynchronicznymi w zakresie mocy 1.5~500 kW, zarówno w trybie skalarnym, jak i bezczujnikowym wektorowym, zapewniając wysoką efektywność energetyczną dzięki zastosowaniu trybu uśpienia i algorytmów ECO. Ze względu na przeciążalność 110% przez 1 minutę nadają się również do innych lekkich zastosowań.
W zakresie mocy 1.5~22 kW urządzenia posiadają wbudowany filtr EMC klasy C2, większe falowniki wyposażone są w filtr EMC klasy C3. Wszystkie przemienniki Astraada DRV-260 mogą być rozbudowane o 2 dodatkowe karty rozszerzeń, posiadają wbudowany panel sterowania LED z możliwością oddalenia od urządzenia (opcjonalnie LCD), lakierowaną elektronikę spełniającą standardy 3C3 oraz kompaktową budowę z wydzielonym kanałem chłodzenia.
W oparciu o charakterystykę aplikacji stosowanych w branży Wod-Kan i HVAC, w falownikach DRV-260 zaimplementowano 15 specjalistycznych funkcji optymalizujących i wspierających pracę wentylatorów oraz pomp.
Jeden przemiennik może rozpędzać aż do ośmiu pomp. Gdy zapotrzebowanie na wodę jest większe niż wydatek jednej z pomp, falownik najpierw rozpędza ją, a następnie automatycznie przepina ją do sieci i obsługuje kolejną tak, aby utrzymać zadane ciśnienie. Algorytm pozwala na równomierne zużycie pomp poprzez automatyczną zmianę pompy wiodącej. Ta funkcja wymaga karty AS28INU0003.
Przemiennik posiada implementację oczyszczania pomp polegającego na naprzemiennym obracaniu silnika w obie strony. Pozwala to na eliminację ręcznej konserwacji przyczyniającej się do większego zużycia.
W trudnych warunkach niskiej temperatury i wysokiej wilgotności w silniku może skraplać się woda, która może być przyczyną awarii. Falowniki serii DRV-260 zapobiegają negatywnym skutkom kondensacji poprzez generację stałego napięcia na wyjściu.
Falowniki posiadają funkcję zegara, która umożliwia ustawienie harmonogramu pracy sterowania ciśnieniem. Pozwala to na zmianę trybu pracy falownika w określonych przedziałach czasowych. Ta funkcja wymaga panelu LCD.
Przemienniki DRV-260 posiadają zabezpieczenia przed uszkodzeniem rur oraz zaworów w wyniku uderzenia hydraulicznego, któremu towarzyszą nagłe wzrosty ciśnienia. Urządzenie zapewnia łagodne i równomierne napełnianie rur, nawet w przypadku ponownego uruchomienia po wystąpieniu błędów.
Płytki PCB są zabezpieczone dwiema warstwami lakieru, co gwarantuje zabezpieczenie przed szkodliwym działaniem środowiska zewnętrznego zgodnego z normą 3C3.
Dostępna jest funkcja monitorowania prędkości obrotowej napędu przed jego uruchomieniem. Takie rozwiązanie umożliwia dostosowanie prędkości startowej, redukując przy tym wstrząsy i poprawiając wydajność restartu, co jest szczególnie ważne w instalacjach wentylacyjnych.
W instalacjach wielowentylatorowych, gdzie urządzenia współdzielą ten sam kanał wentylacyjny może wystąpić zjawisko cofania się powietrza. W konsekwencji, na szynie DC może pojawić się przepięcie w wyniku pracy generatorowej silnika. Aby temu zapobiec, przemiennik automatycznie zwiększa częstotliwość wyjściową.
Ustawienie prędkości jest możliwe za pomocą: klawiatury, wbudowanego potencjometru, wbudowanego regulatora PID, wejść analogowych, wejść szybkich impulsów (wejścia częstotliwościowe), komunikacji, a nawet 16-stopniowej regulacji poprzez kombinację sygnałów z czterech cyfrowych wejść.
Przemiennik z serii DRV-260 to gwarancja redukcji kosztów użytkowania. Zakup zwróci Ci się już nawet w 1,5 roku! Dzięki funkcji automatycznego oszczędzania energii jesteś w stanie zaoszczędzić nawet 800zł rocznie na zakupie jednego falownika:
Falownik wspiera tryby służące do optymalizacji zużywanej energii, jest elastyczny pod kątem doboru elementów dodatkowych oraz występuje w szerokim zakresie mocy:
Możliwa jest prekonfiguracja akcesoriów falownika. Użytkownik może ograniczyć wybrane elementy tylko do niezbędnych, wykorzystywanych w danej aplikacji. Taka elastyczność obniża koszty instalacji już w momencie zakupu.
Falownik umożliwia obniżenie kosztów użytkowania na wiele sposobów, m.in poprzez zastosowanie: charakterystyki kwadratowej w sterowaniu skalarnym, trybu uśpienia oraz automatycznego oszczędzania energii polegającego na dopasowaniu momentu obrotowego silnika do aktualnego zapotrzebowania.
W przypadku pracy z prędkością znamionową silnika przemiennik nie jest wymagany do prawidłowej pracy urządzenia. Funkcja ByPass pozwala podłączyć silnik bezpośrednio do zasilania sieciowego z pominięciem falownika, co pozwala na dodatkową oszczędność energii.
Podczas zakupów w ASTOR możesz liczyć na nasze wsparcie oraz pomoc w odpowiednim doborze produktów. Zapewniamy korzystne rozwiązania, dostosowane do Twoich potrzeb.
Zapewniamy gwarancję na okres aż 30 miesięcy i możliwość zwrotu aż do 14 dni.
Posiadamy lokalny, bogato zaopatrzony magazyn, który stanowi gwarancję szybkiej wysyłki. Zamówienia opłacone do godz. 12:00 dostarczamy już następnego dnia.
Oferujemy pomoc techniczną ASTOR w postaci zespołu inżynierów gotowych do wsparcia podczas instalacji i wdrożenia.
W ciągu ostatnich 15 lat nawiązaliśmy współpracę z aż 1400 firmami w Polsce. Na co dzień stawiamy na zaufanie i zaangażowanie.
Zakup falownika warto rozpocząć od określenia jego przeznaczenia. Oprócz przemienników DRV-260, posiadamy jeszcze dwie serie - zaprojektowane do różnych zastosowań. To krótkie zestawienie pomoże Ci wybrać tę właściwą:
| DRV-24 (ekonomiczne) | DRV-28A (zaawansowane) | DRV-260 (do wentylatorów i pomp) | |
|---|---|---|---|
| Opis | Seria ekonomicznych przemienników znajdująca zastosowanie w prostszych rozwiązaniach. Dla mniejszych mocy charakteryzuje je kompatkowa budowa. | Seria wielofunkcyjnych falowników umożliwiająca sterowanie silnikami wysokoobrotowymi. Mogą pracować jako niezależne, lokalne układy napędowe. | Falowniki tej serii są dostosowane do pracy w systemach wykorzystujących wentylatory i pompy, charakteryzujących się zmienno-momentowym trybem pracy. |
| Zakres mocy | 0.4 - 22 kW | 1.5 - 500 kW | 1.5 - 500 kW |
| Rodzaj silników | 3-fazowe: Asynchroniczne | 3-fazowe: Asynchroniczne lub Synchroniczne | 3-fazowe: Asynchroniczne lub Synchroniczne |
| Sterowanie |
|
|
|
| Przeciążalność prądowa | 150% In przez 60s 200% In przez 1s |
150% In przez 60s 200% In przez 1s |
110% In przez 60s co 5 min (seria do lekkich zastosowań) |
| Wejścia / Wyjścia | 4x DI, 1x HDI, 1x DO, 2x AI, 1/2x AO, 2x DOR |
4x DI, 2x HDI, 1x DO, 1x HDO, 2x AI, 1x AO, 2x DOR |
5x DI, 1x HDI, 1x DO, 2x AI, 2x AO, 2x DOR |
| Komunikacja |
|
|
|
| Funkcja STO | Dostępna | Dostępna | Brak |
| Moduł hamujący |
|
|
Brak |
| Zastosowania |
|
|
|
W każdej z tych serii przemienniki częstotliwości występują w wielu wersjach. Jak dobrać spośród nich odpowiedni do rozwiązania, którego szukasz?
| Silnik | Obciążenie | I / O | Komunikacja | Miejsce |
|---|---|---|---|---|
Podstawowym krokiem przy doborze falownika jest określenie specyfikacji silnika, w szczególności jego mocy. Potrzebne informacje znajdują się na tabliczce znamionowej napędu. Falowniki są rozdzielane na podstawie ich mocy wyjściowej. |
Kolejnym ważnym aspektem jest obciążenie silnika. Wpływa ono m.in. na metodę sterowania oraz typ rozruchu. Dla przykładu, DRV-260 sprawdzi się w przypadku pracy zmienno-momentowej, w układach o niewielkim obciążeniu. |
Falowniki wyposażone są w wejścia / wyjścia dyskretne oraz analogowe. Ważne jest zorientowanie się, czy falownik jest wyposażony w odpowiednią liczbę wejść / wyjść potrzebnych do pracy układu. Istotną informacją jest także logika obsługi wejść dyskretnych. |
Określenie sposobu komunikacji falownika z systemem sterowania jest także kluczowym aspektem. Oprócz wbudowanej funkcjonalności w tym zakresie, opcje komunikacyjne mogą być rozszerzone z wykorzystaniem odpowiednich kart. |
Większa moc falownika idzie w parze ze zwiększoną przestrzenią, którą zajmuje urządzenie. Ważnym etapem jest ustalenie i weryfikacja, czy posiadamy odpowiednią ilość miejsca przewidzianego na montaż, z uwzględnieniem odpowiednich modułów i odległości. |
| Metoda sterowania | Wektorowe (SVC) Skalarne (liniowe, kwadratowe) |
| Rodzaje silników | Asynchroniczne Synchroniczne |
| Zakres napięć zasilających (Un ±15%Un) | 400 VAC 3-fazowe |
| Moc | 2.2 kW |
|
Znamionowy prąd wyjściowy |
5 A |
| Częstotliwość wyjściowa | 0 ÷ 400 Hz |
| Częstotliwość kluczowania | 1 kHz ÷ 15 kHz |
| Prąd przeciążeniowy | 110% In przez 60s co 5min |
| Temperatura pracy | -10°C ÷ 50°C |
| Wejścia / Wyjścia (I/O) | |
| Wejścia dyskretne | 6 (1 HDI) |
| Wyjścia dyskretne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
| Wyjścia analogowe | 2 (0-10V, 0-20mA) |
| Funkcjonalność | |
| Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) Profinet (opcja) za pomocą karty Profibus DP (opcja) za pomocą karty CANopen (opcja) za pomocą karty |
| Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C2) |
| Sloty na karty rozszerzeń | 2 |
| Wbudowany panel sterowania | LED (możliwość wypuszczenia jako panel oddalony) |
| Kopiowanie parametrów przez panel zewnętrzny | TAK |
| Wymiary |
|
| Ważniejsze funkcje |
|
