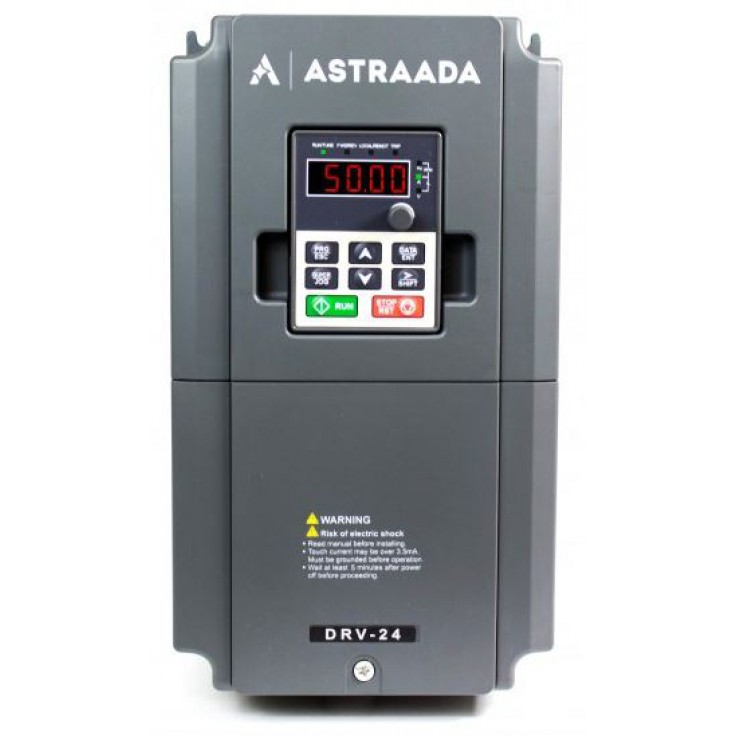

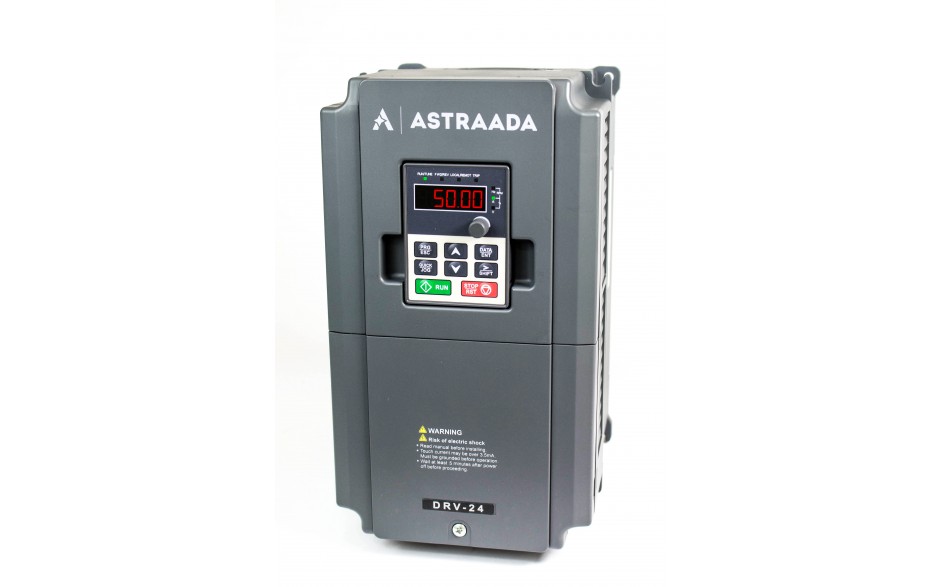

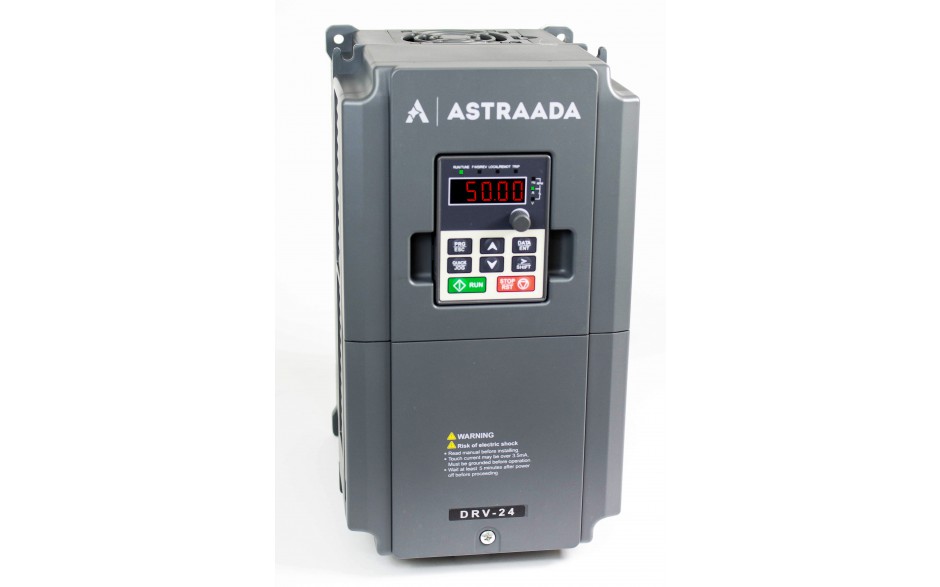

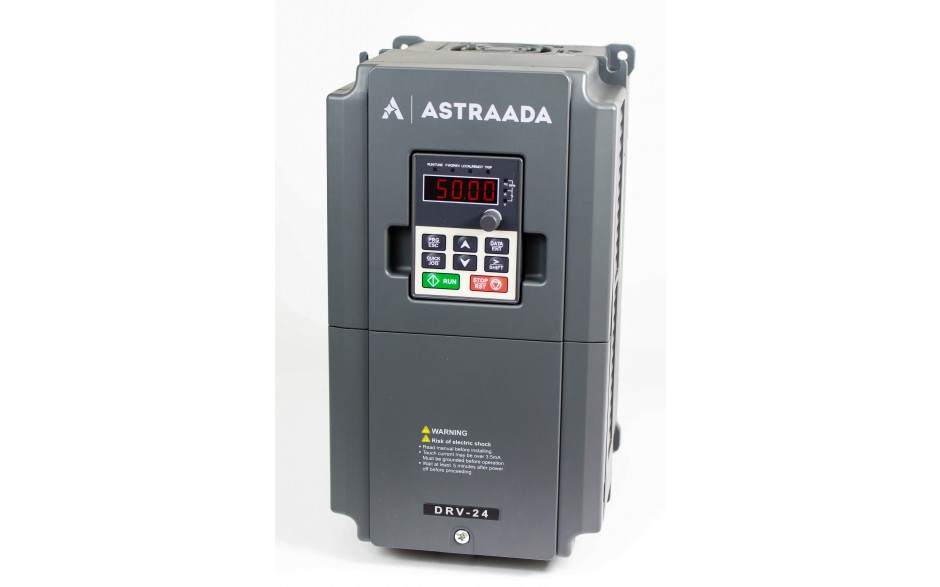

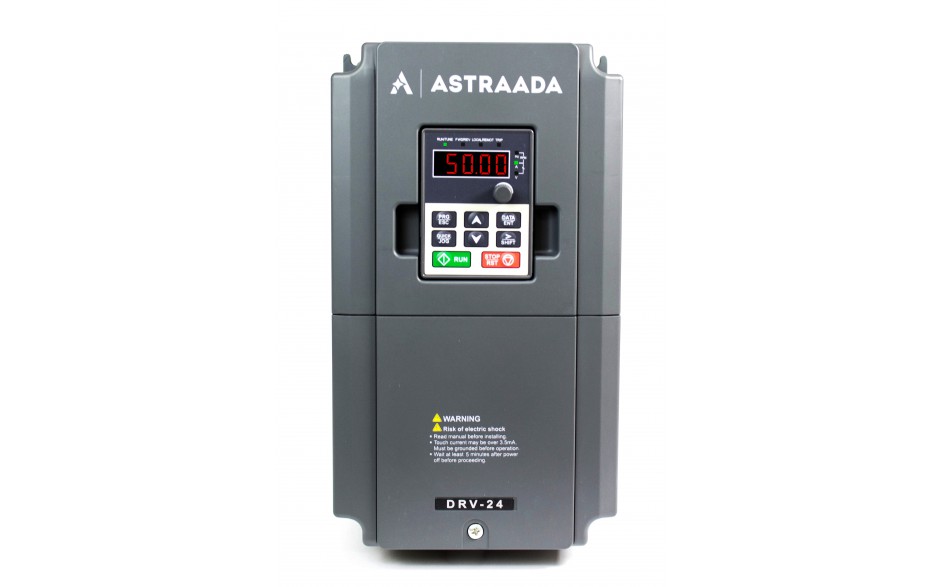

Astraada DRV-24 to seria falowników ogólnego przeznaczenia, które mogą sterować pracą silników w zakresie mocy 0.4~110 kW, zarówno w trybie skalarnym, jak również bezczujnikowym wektorowym.
W zakresie małych mocy (0.4~2.2 kW) urządzenia mają znaną z serii DRV-22 niewielką, kompaktową obudowę ze zintegrowanym panelem sterowania, umożliwiającą montaż na szynie DIN oraz dopięcie rekomendowanego filtra EMC kategorii C3. Aby spełnić normy kompatybilności elektromagnetycznej należy wtedy dobrać i zamontować z przemiennikiem jeden z filtrów wejściowych.
Falowniki o mocy 4~110 kW mają konstrukcję znaną z serii DRV-23, z wyjmowanym panelem sterowania oraz standardowo wbudowanym filtrem EMC kategorii C3.
Przemienniki Astraada DRV-24 posiadają wbudowane wejście bezpieczeństwa STO (Safe Torque Off), umożliwiające uruchomienie procedury bezpiecznego stopu urządzenia. Zastosowanie wejścia STO ogranicza konieczność stosowania dodatkowych elementów sterujących, a tym samym upraszcza budowę układu napędowego i zmniejsza jego koszty.
| Metoda sterowania | Wektorowe(SVC) Skalarne U/f |
| Rodzaje silników | Asynchroniczne |
| Zakres napięć zasilających (Un ±15%Un) | 400 VAC 3-fazowe |
| Moc | 5.5 kW |
|
Znamionowy prąd wyjściowy |
14 A |
| Częstotliwość wyjściowa | 0 ÷ 400 Hz |
| Częstotliwość kluczowania | 1 kHz ÷ 15 kHz |
| Maksymalny moment rozruchowy | 150% przy 0,5Hz (SVC) |
| Prąd przeciążeniowy | 150% In przez 60s 200% In przez 1s |
| Temperatura pracy | -10°C ÷ 50°C |
| Wejścia / Wyjścia (I/O) | |
| Wejścia dyskretne | 5 (1 HDI) |
| Wyjścia dyskretne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
| Wyjścia analogowe | 2 (0-10V, 0-20mA) |
| Funkcjonalność | |
| Funkcja bezpiecznego wyłączenia momentu (STO) | SIL3 PLe CAT.3 |
| Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) Modbus TCP (Ethernet) za pomocą konwertera |
| Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C3) |
| Montaż „książkowy” | - |
| Wbudowany moduł hamujący | Tak |
| Wbudowany panel sterowania | LED (możliwość wypuszczenia jako panel oddalony) |
| Kopiowanie parametrów przez panel zewnętrzny | - |
| Wymiary |
|
| Ważniejsze funkcje |
|
