Dotykowy panel operatorski Astraada HMI, matryca TFT 7” (800x480, 65k), RS232/422/485, RS422/485, RS232, USB Client/Host

Kod produktu: AS43TFT0724

Niedostępny

Zaloguj się, by zobaczyć niższe ceny.

Zaloguj się, i zobacz niższe ceny.

Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Panele Astraada kupiło już 1309 firm w Polsce.

Przesyłka kurierska - 25 PLN netto Przesyłka kurierska - 25 PLN netto Od 5000 PLN lub odbiór osobisty - bezpłatnie Warunki dostawy » Dostawa

Produkt objęty jest pomocą techniczną ASTORPomoc Techniczna ASTOR Szczegóły wsparcia » Szczegóły

Gwarancja 24 miesięcy

Oceń produkt

Opis produktu

Produkt archiwalny

Zastąpiony przez: panel serii AS45 ze złączem Ethernet, większą pamięcią i lepszym procesorem.

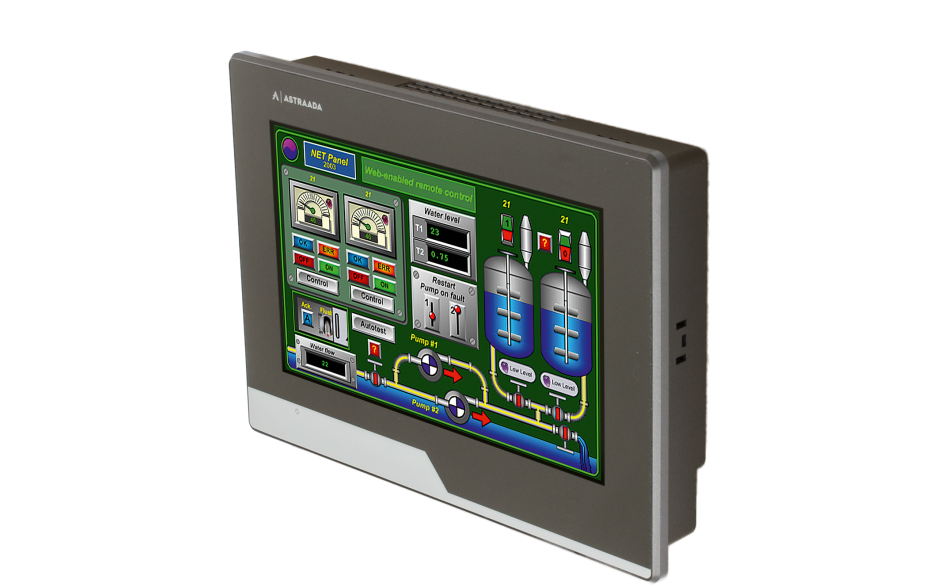

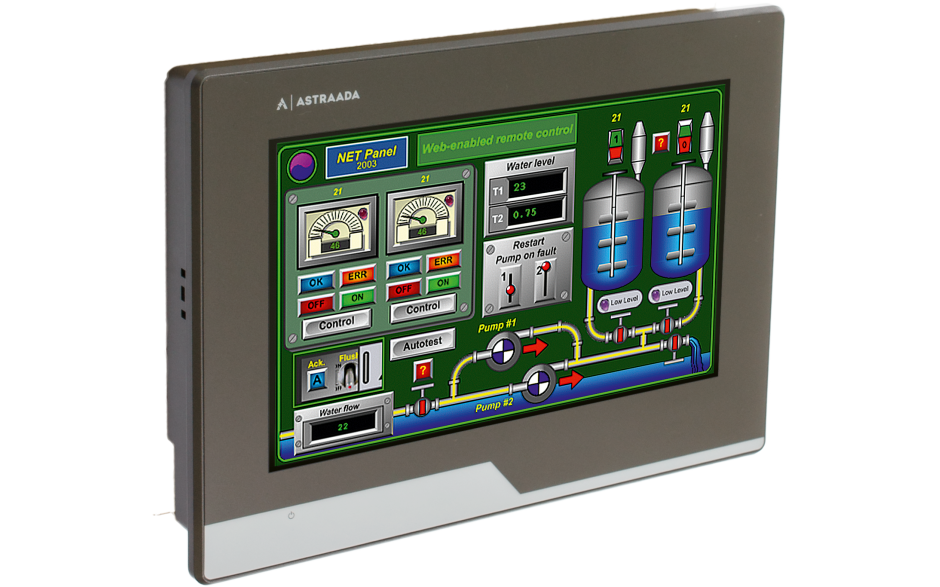

Panel operatorki wyposażony w 7”, dotykowy ekran operatorski to rozwiązanie przeznaczone dla systemów w których komunikacja w sieci Ethernet nie jest niezbędna ale liczą się rozbudowane możliwości funkcjonalne oraz atrakcyjna cena. Wbudowane w panel interfejsy komunikacyjne w postaci 3 portów szeregowych oraz 2 portów USB sprawiają że rozwiązania te świetnie sprawdzają się w systemach klasy BMS, branży wod-kan oraz OEM tam gdzie wymagana jest współpraca z czytnikami kodów kreskowych, magnetycznych kart zbliżeniowych czy drukarek.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwość panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych.

Aktywna matryca TFT
Przekątna ekranu 7”
Rozdzielczość 800 x 480 pikseli
Obsługa 65536 kolorów
Podświetlenie LED
Pamięć: 64MB SDRAM, 8MB Flash
Bateryjne podtrzymanie pamięci
COM1 RS232/422/485
COM2 RS422/485
COM3 RS232
Port USB Host
Port USB Client
Wbudowany konwerter Siemens MPI
Procesor 200MHz
Zasilanie 24VDC ± 10%
Zabezpieczenie IP65
Bezpłatne oprogramowanie narzędziowe Astraada HMI CFG w języku polskim
Gwarancja 24 miesiące

Parametry

Model	AS43TFT0724
CPU i pamięć
CPU	RISC 32bits, 200MHz
Ilość pamięci podtrzymywanej bateryjnie	128KB 1MB (opcja)
Flash Memory	8MB
SDRAM	64MB
Flash Memory (nand)	128MB
System operacyjny	HMI RTOS, Astraada HMI CFG

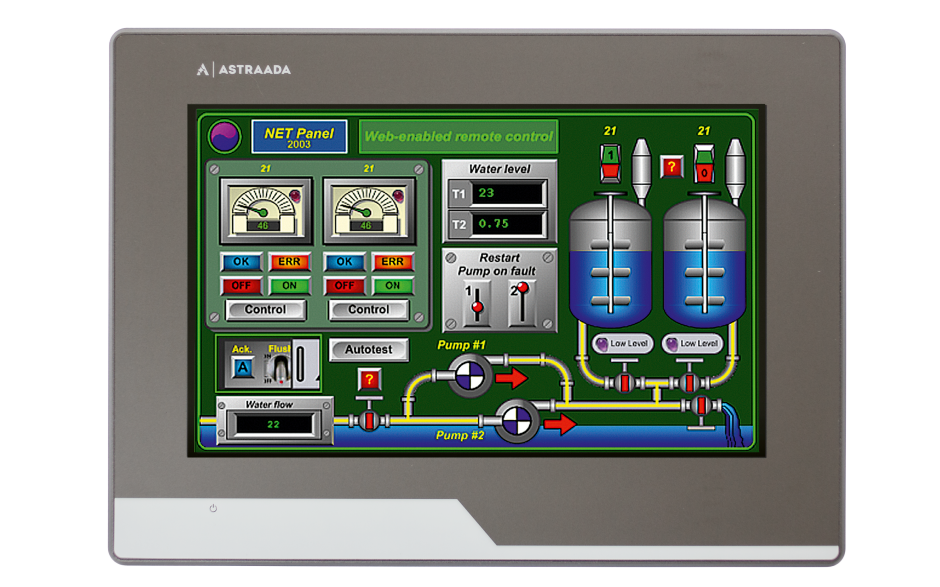

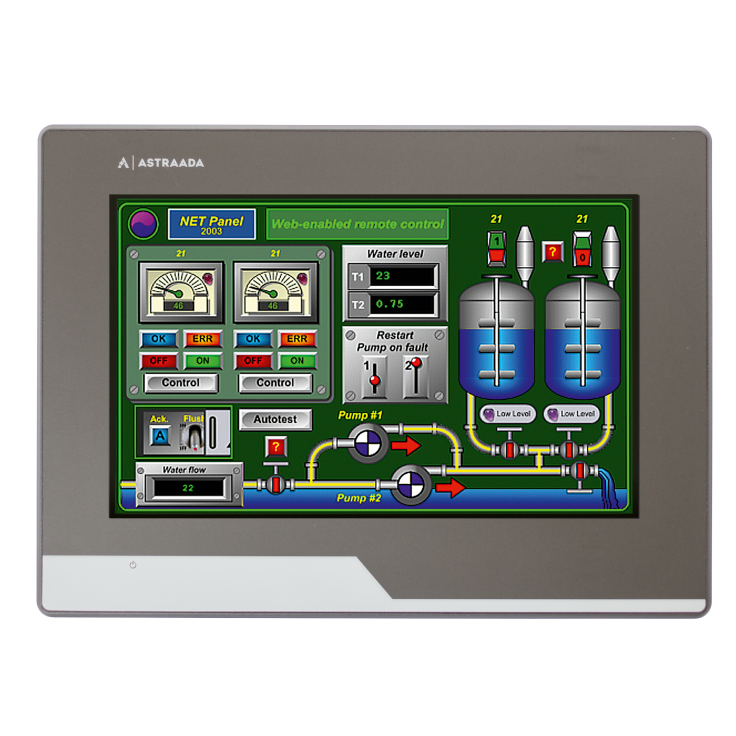

Wyświetlacz
Typ ekranu	WVGA TFT LCD
Rozmiar	7"
Rozdzielczość	800 x 480
Ilość obsługiwanych kolorów	65,536 kolorów
Jasność (cd/m2)	300
Kontrast	500:1
Kąt widzenia (H/V°)	140/130
Podświetlenie (godzin)	LED, 20,000
Matryca dotykowa	4 przewodowa, rezystancyjna

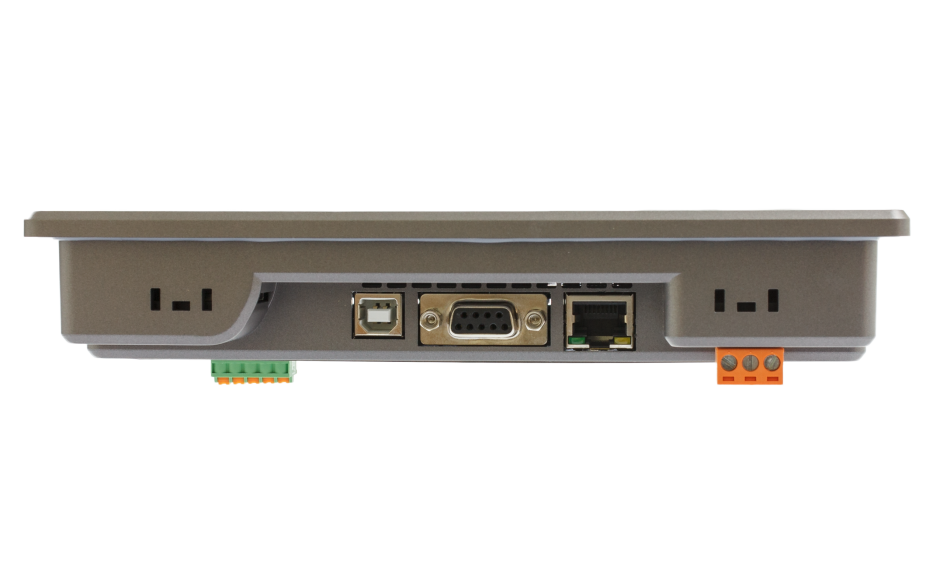

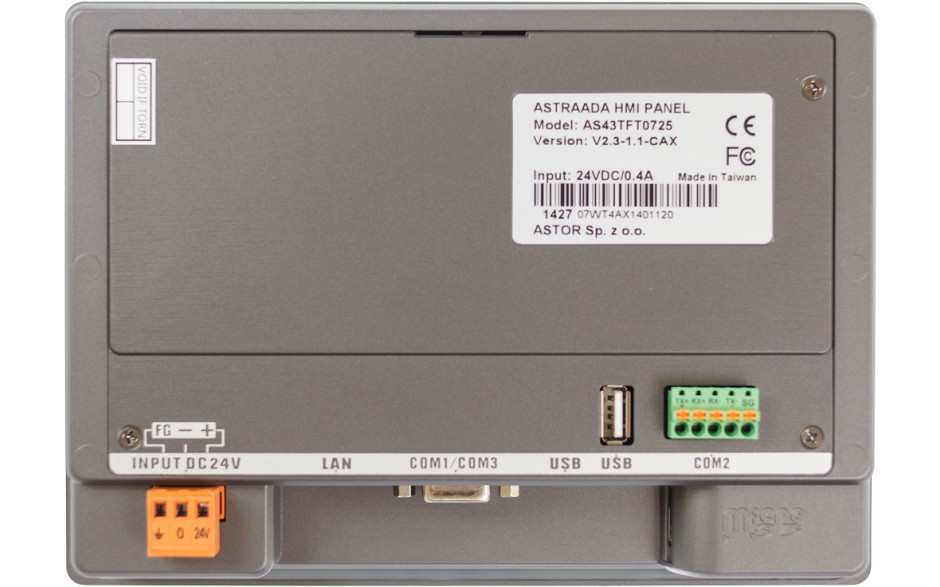

Interfejsy komunikacyjne
COM1	RS232/422/485 (DB9 żeński)
COM2	RS422/485 (złącze krawędziowe, 5-wtykowe)
COM3	RS232 na COM1 pin 7,8
Ethernet (RJ45)	-
USB Client	tak, Client x 1
USB Host	tak, Host x1
Micro-SD Slot	nie
Dostęp do portu USB z frontu panela	nie
VNC server	nie
Pozostałe parametry
Napięcie zasilania	24VDC ±10%
Pobór mocy	15W
Wymiary W x H x D [mm]	203.5 x 149 x 31
Wymiary otworu montażowego W x H [mm]	191 x 138
Grubość przedniego panelu [mm]	6
Waga	0.6 kg
Temperatura pracy	-10 ~ 50°C
Temperatura składowania	-20 ~ 60°C
Wilgotność	10 ~ 90% RH @ 50° C, bez kondensacji
Stopień ochrony	Panel przedni: NEMA4, IP66
Certyfikaty	CE / FCC
