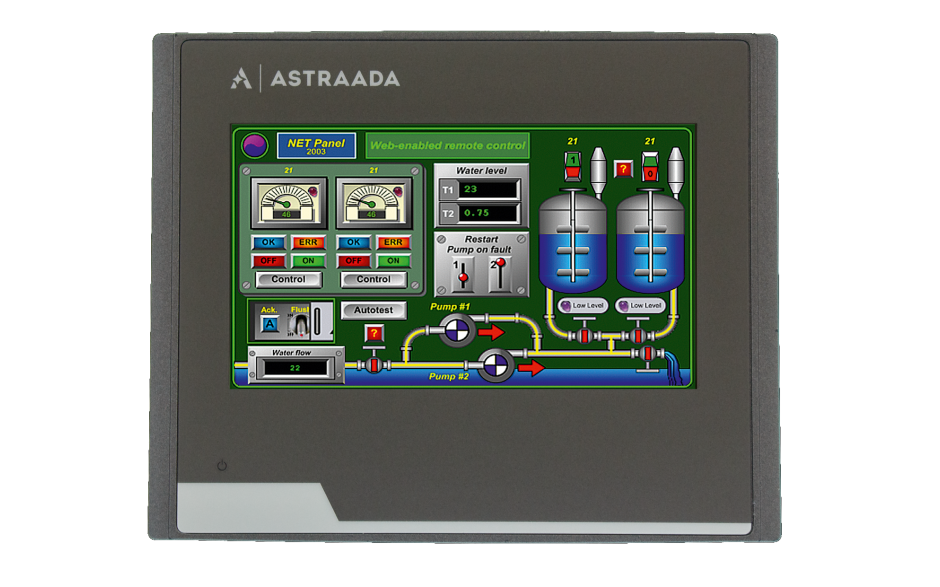

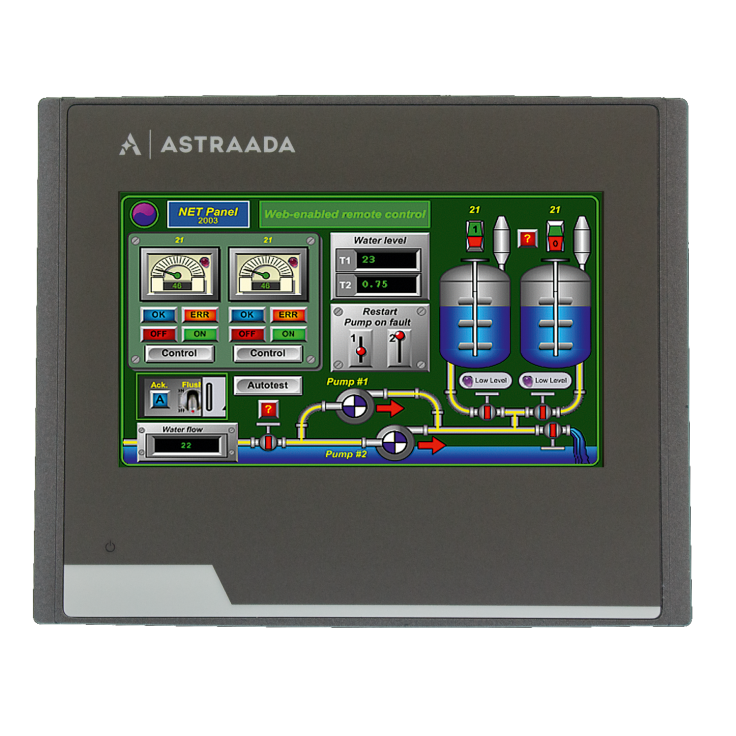

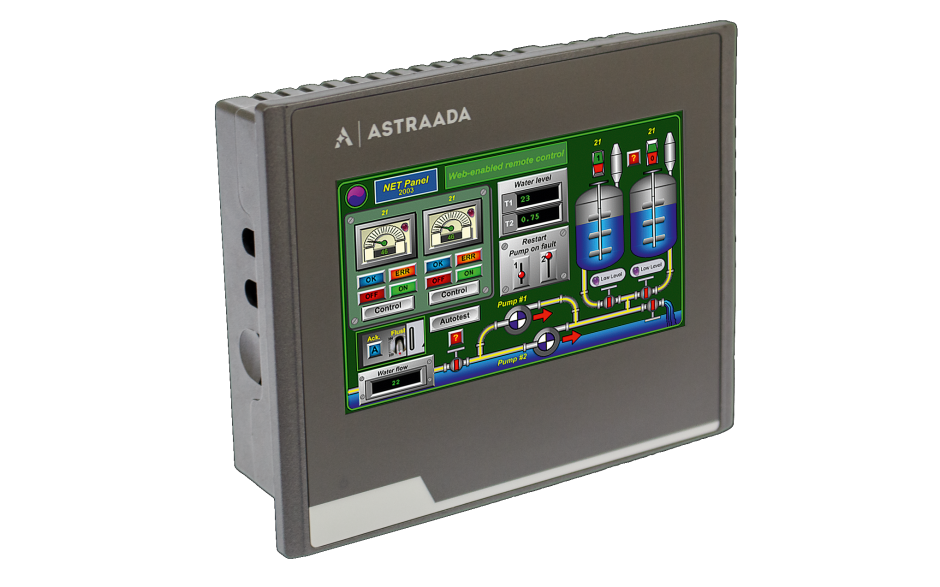

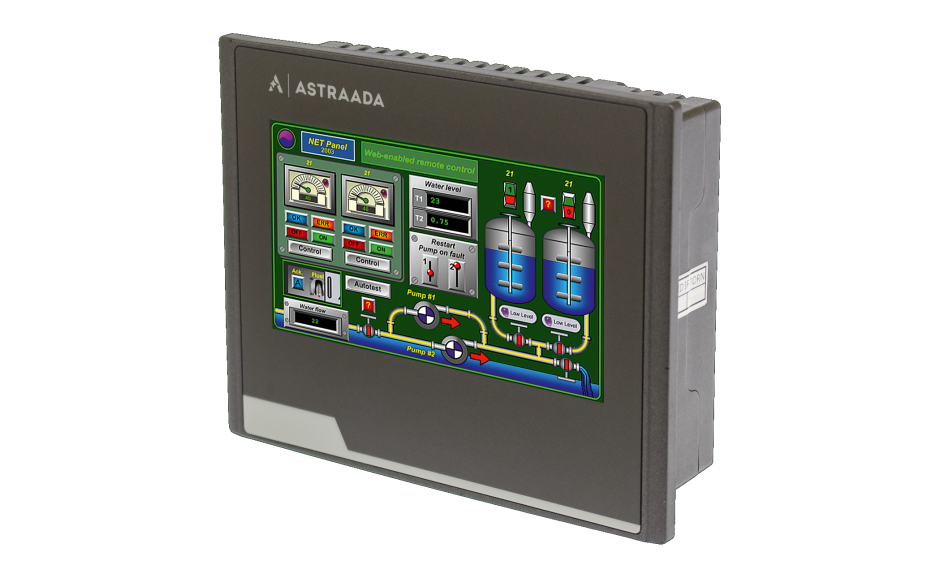

Dotykowy panel operatorski Astraada HMI, matryca TFT 4,3” (480x272, 65k), RS232/422/485, RS422/485, RS232, USB Client/Host, Ethernet, MicroSD

icon-sku Kod produktu: AS43TFT0425

Niedostępny icon-unavailable
Zaloguj się, i zobacz niższe ceny.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »
 Panele Astraada kupiło już 1309 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

Produkt archiwalny

Zastąpiony przez: AS46TFT0405 z dodatkowymi złączami i dłuższą gwarancją.

Ten model panelu to najwyższa funkcjonalność i możliwości w urządzeniu o kompaktowych rozmiarach. Bardzo szerokie spektrum zastosowań możliwe jest dzięki praktycznie nieograniczonym możliwościom komunikacyjnym, dużej ilości pamięci przeznaczonej na aplikację wizualizacyjną, oraz funkcjonalności spotykanej w małych systemach SCADA. Panel charakteryzuje się ponadto bardzo wysoką niezawodnością, jakością oraz atrakcyjnym wyglądem.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwość panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych.

  • Aktywna matryca TFT
  • Przekątna ekranu 4.3
  • Rozdzielczość 480 x 272 pikseli
  • Obsługa 65536 kolorów
  • Podświetlanie LED
  • Pamięć: 64MB SDRAM, 8MB Flash, 128MB Nand Flash
  • Bateryjne podtrzymanie pamięci
  • COM1 RS232/422/485
  • COM2 RS422/485
  • COM3 RS232
  • Ethernet 10/100 Mbps
  • Port USB Host
  • Port USB Client
  • Wbudowany FTP Serwer
  • Wbudowany konwerter Siemens MPI
  • Port MicroSD
  • Procesor 200MHz
  • Zasilanie 24VDC ± 10%
  • Zabezpieczenie IP65
  • Bezpłatne oprogramowanie narzędziowe Astraada HMI CFG w języku polskim
  • Gwarancja 24 miesiące

Parametry

Model AS43TFT0425
CPU i pamięć
CPU RISC 32bits, 200MHz
Ilość pamięci podtrzymywanej bateryjnie 128KB
1MB (opcja)
Flash Memory 8MB
SDRAM 32MB
Flash Memory (nand) 128MB
System operacyjny HMI RTOS, Astraada HMI CFG
Wyświetlacz
Typ ekranu TFT LCD
Rozmiar 4.3"
Rozdzielczość 480 x 272
Ilość obsługiwanych kolorów 65,536 kolorów
Jasność (cd/m2) 400
Kontrast 500:1
Matryca dotykowa 4 przewodowa, rezystancyjna

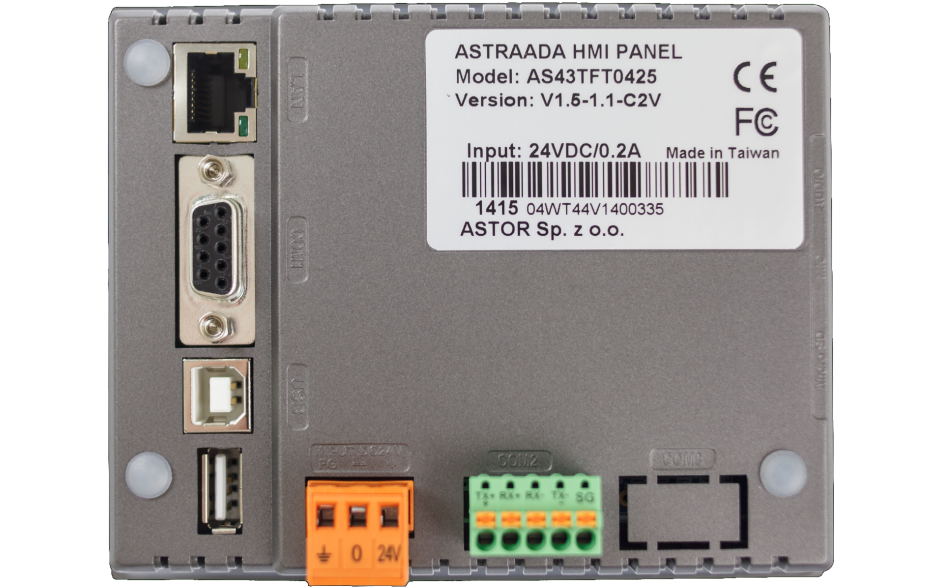

Interfejsy komunikacyjne
COM1 RS232/422/485 (DB9 żeński)
COM2 RS422/485 (złącze krawędziowe, 5-wtykowe)
COM3 RS232 na COM1 pin 7,8
Ethernet (RJ45) 10/100-BaseT
USB Client tak, Client x 1
USB Host tak, Host x1
Micro-SD Slot tak
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 13W
Wymiary W x H x D [mm] 130 x 106.2 x 45
Wymiary otworu montażowego W x H [mm] 118.5 x 92.5
Grubość przedniego panelu [mm] 6
Waga 0.3 kg
Temperatura pracy -10 ~ 50 °C
Temperatura składowania -20 ~ 60 °C
Wilgotność 10 ~ 90% RH @ 50° C, bez kondensacji
Stopień ochrony Panel przedni: NEMA4, IP66
Certyfikaty CE / FCC
